SerDesインタフェースボード(シリアル、パラレル、MIPI変換)

FPDLink III & GMSL インタフェースボード
概要
  SerDesインタフェースボードは、車載カメラ伝送規格のTexas Instruments社FPDLink III規格とMaxim Integrated社GMSL規格に適合したSVシリーズに接続する為のインタフェースボードです。
 SerDesインタフェースボードは、FPDLink III、GMSL用のSerDes-ICを搭載した接続ボードです。NV01xシリーズは、FPDLink III、GMSL評価ボードとの接続ボードです。
 SerDesインタフェースボードは、シリアルパラレル変換ばかりでなくシリアルMIPI変換も双方向で対応します。
SerDes用ボード:SVシリーズ用オプションボード
 TI社FPDLinkⅢ、MAXIM社GMSL方式の車載カメラ画像を、弊社SVシリーズに接続する為のボードです。シングルエンド方式の場合は、FAKRAコネクタを実装してあります。差動タイプの場合は、お客様指定のコネクタを実装します。このシリーズは種類が多いので SV型式規則で管理しております。
品名 製品型番 旧型番 対応ボード 信号タイプ 標準コネクタ
DS90UB914Aボード FPI-914A-F NV012-C SVM-03&SVI-06 シングルエンド/差動 FAKRA
MAX9272Aボード GMI-9272-F NV013-A SVM-03&SVI-06 シングルエンド/差動 FAKRA
MAX96706ボード GMI-96706-F NV013-B SVM-03&SVI-06 シングルエンド/差動 FAKRA
DS90UB913Aボード FPO-913A-F NV021-A SVO-03 シングルエンド/差動 FAKRA
DS90UB953ボード FPO-953-F SVO-03-MIPI シングルエンド/差動 FAKRA
DS90UB954ボード FPI-954-F SVM-MIPI シングルエンド/差動 FAKRA
表1:SerDesインタフェースボードマトリックス表

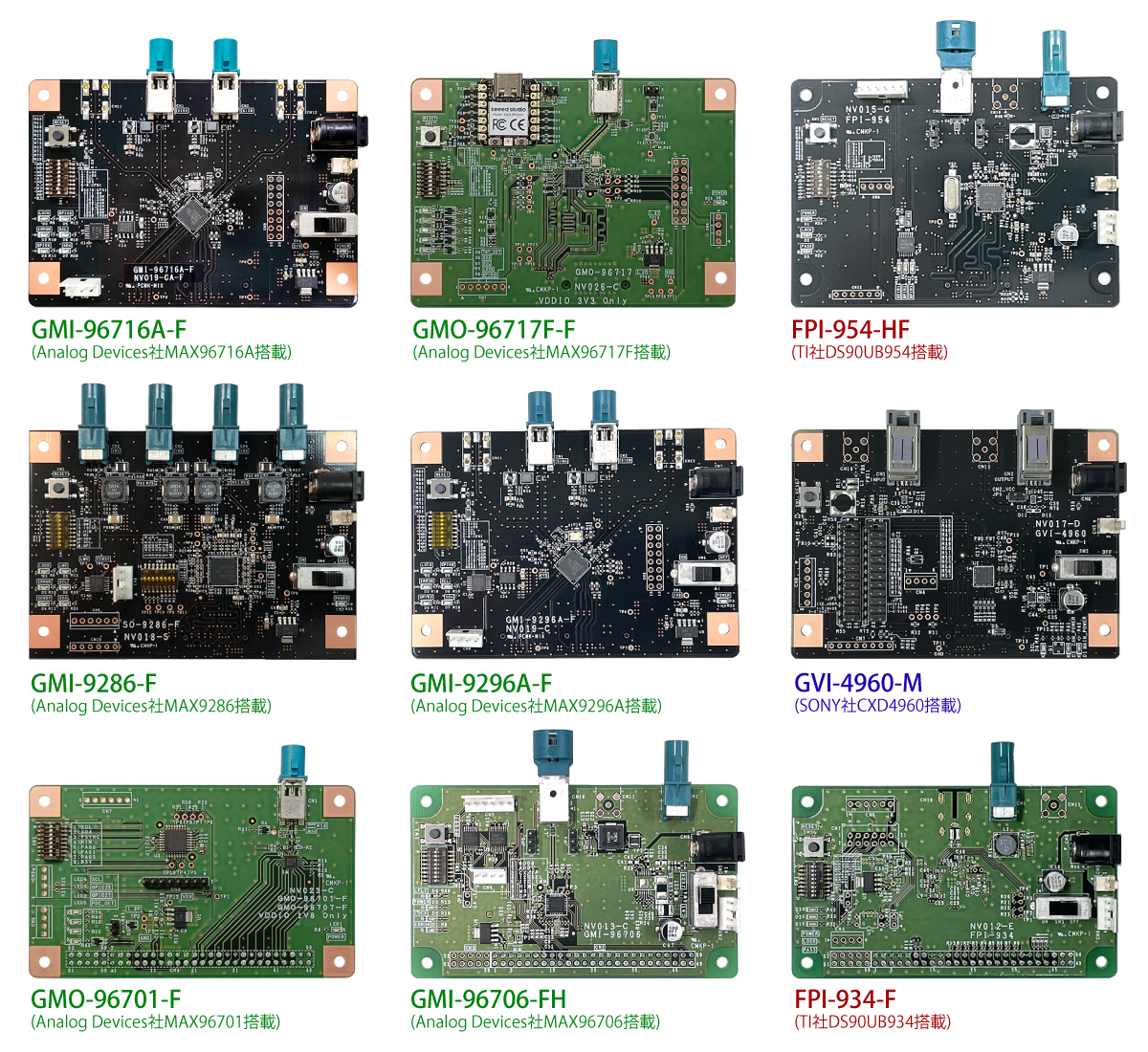

  図1:SerDesインタフェースボード

SerDes評価ボード用ボード:SVシリーズ-オプションボード NV011シリーズ
 TI社FPDLinkⅢ、MAXIM社GMSL方式のSerDes評価ボードと、弊社SVシリーズに接続する為のボードです。評価ボードとの接続は、パラレルデータとI2Cを接続しており、SerDes-ICと車載カメラのコントロールも可能です。MIPIインターフェイス版も作成済です。
品名 製品型番 対応ボード 備考
DS90UB913EVM接続ボード NV011-A SVO-03 EVMボード有
DS90UB914EVM接続ボード NV011-B SVM-03&SVI-06 EVMボード有
MAX9276EVM接続ボード NV011-C SVM-03&SVI-06 RGB24対応
MAX96707EVM接続ボード NV011-G SVO-03
DS90UB964EVM接続ボード NV011-M SVM-MIPI EVMボード有
DS90UB964EVM接続ボード改造版 NV011-M SVM-MIPI DS90UB954EVMボード用 有
MAX9276EVM接続ボード NV011-N SVM-03&SVI-06 YUV対応
DS90UB953EVM接続ボード NV011-S SVo-03-MIPI EVMボード有
MAX96705EVM接続ボード TBD SVM-03&SVI-06 EVMボード有
表2:NV011シリーズマトリックス表


特 徴

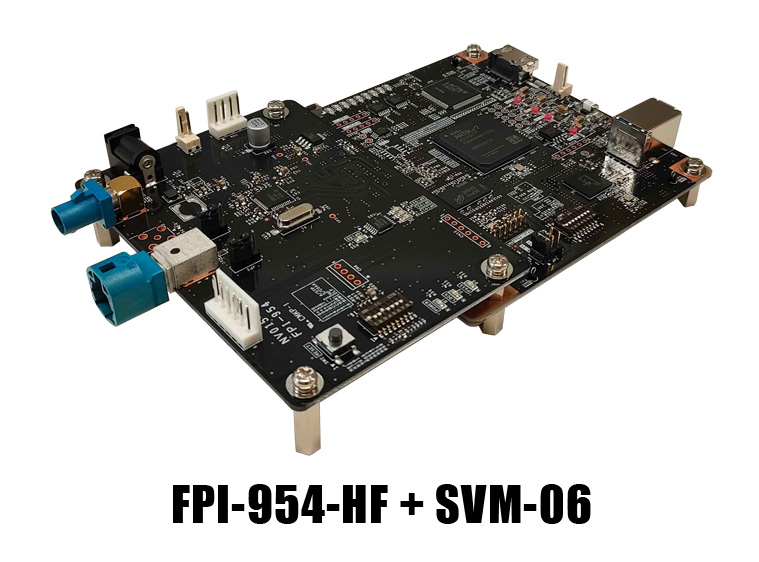

SVM-MIPI
■SerDesタイプ:差動、シングルエンド
■信号タイプ:パラレル、MIPI
■ピクセルフォーマット:YUV、RAW
■カメラ制御:I2C、UART
設計資料
用途/実績例
■画像再生、DSP検証、評価
良く使用される業種
■自動車・輸送機器、教育・研究機関、その他

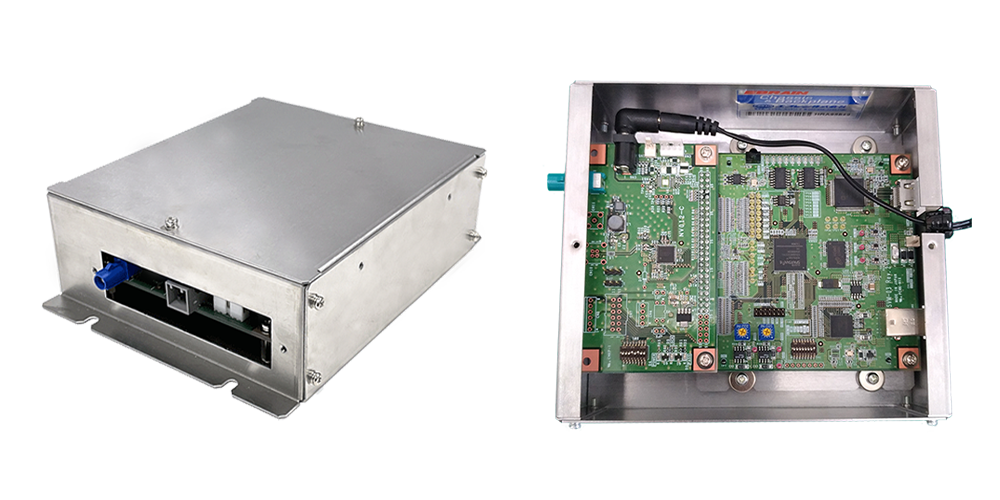

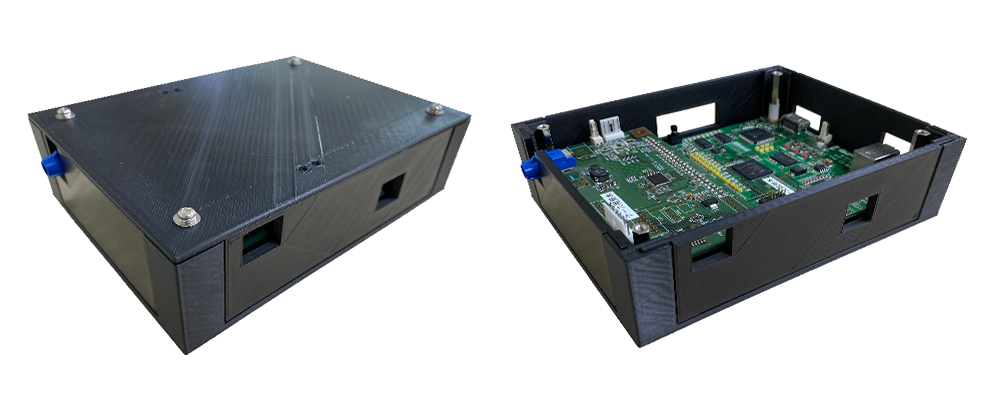

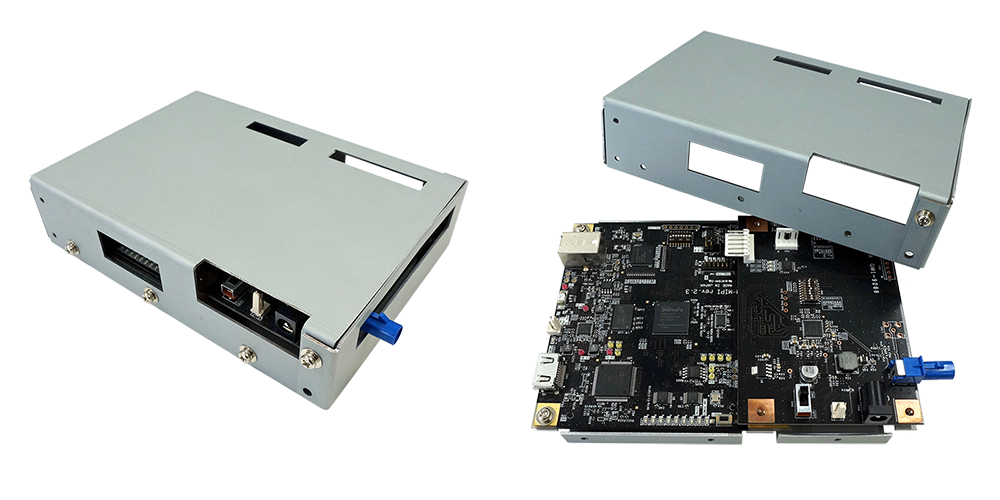

専用ケース(受注生産)

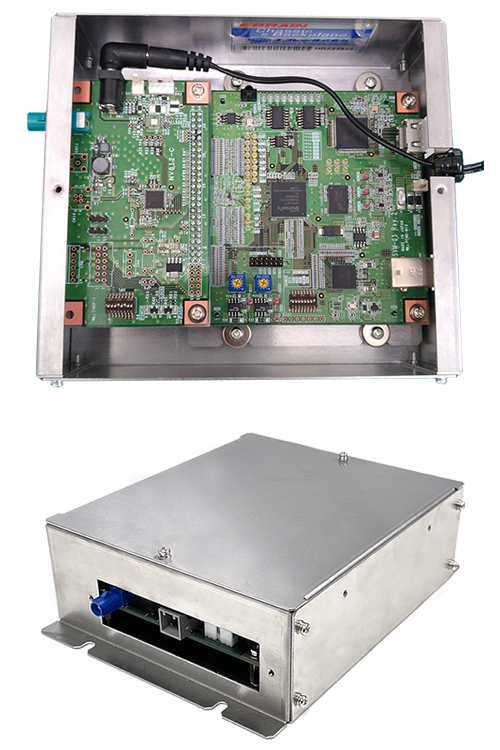

SerDesボードケース
SVシリーズボードとSerDesボードを、セットで入れるケースのお問い合わせを多数 いただいております。
 割高にはなりますが、ケースを用意しました。SVシリーズご発注時に、発注いただ ければ筐体に入れて納品いたします。
 ご使用になるSerDesカメラコネクタタイプにより、穴位置を変更します。右図をク リックすると、図面を参照できます。
 弊社経由ですと納期は1.5ヶ月~2ヶ月必要です。お急ぎの場合は、この図面を流用 して製造ください。本筐体に商権等有りませんので、自由に使用できます。
 弊社ボードの組合せは、SVM-03、SVM-MIPI、SVO-03、SVO-03-MIPIとSerDesボード の組合せです。これらのボードの寸法図は別途お問い合わせください。

注意事項:記載された商品名、社名は各社の商標です。本資料は仕様変更の為予告なく変更する場合があります
