MIPIモニターボード SVM-MIPI:HDMI&UVC(USB3.0)

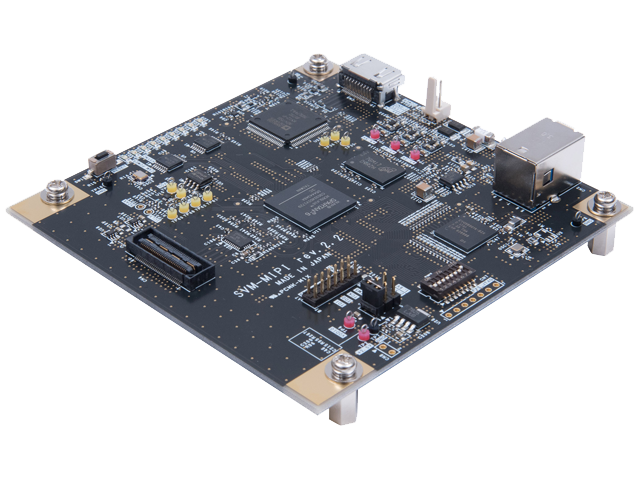

MIPIモニターボードSVM-MIPI
HDMI&USB3.0によるマルチ入出力ソリューション

概 要

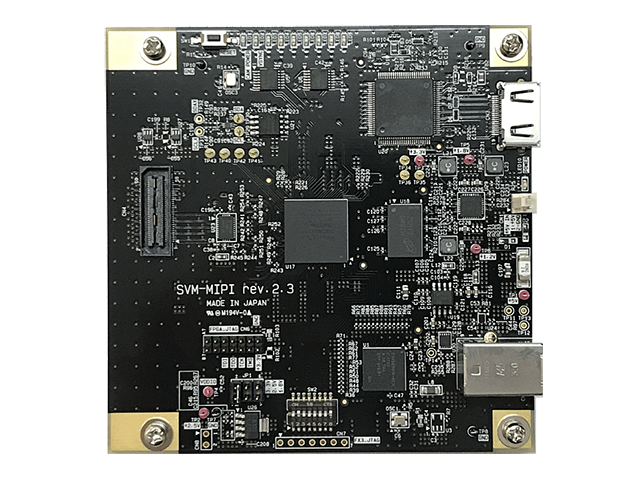

SVM-MIPI
 MIPIモニターボードSVM-MIPIは、パラレル画像用SVM-03のMIPI版です。MIPIインタフェース画像をHDMIモニターもしくはUVC(USB3.0/PC)に出力する為の装置です。旧型式はSVM-03-MIPIです。FPGA、FW等仕様は共通です。
ハード的にはSVM-03とSVI-MIPIを1枚にしました。SVI-MIPIボードとピン互換ですので、SVI-MIPI用の接続ボードがそのまま使用できます。
 SVM-MIPIボードへの電源供給は、USB3.0コネクタ経由で電源供給します。パソコンの無い場合は、USB-ACアダプタをご使用ください。
 また、マルチブート機能により、様々な機能を持たすことができます。例えば、SVM-MIPIを複数台接続しての同期入力などです。
 モニターボードは、PCドライバにUVCを採用したことにより、Windows環境ばかりでなくLINUX環境も対応しております。モニター出力を含め、SVM-MIPIは使用者の技術レベルに関係なく使用することができます。
特 徴
• DIPスイッチによるモード切替

  • モニターモード
     • 画像をHDMIモニターに出力
   • UVCモード(Windows or LINUX)
     • 画像をPCに出力
• MIPI入力:SVI-MIPIボードとピンアサイン互換
   • 入力規格:MIPI CSI-2 映像信号(1~4 Lanes)
     • Supports up to 4 Lanes at 1Gbps
     • CSI-2 Clock Rates From 100MHz to 500MHz
     • 有効画素データレート: up to 2.4Gbps
     • ボード上DIPスイッチによりレーン数を切り替え
    • 入力ピクセルフォーマット: YUV4:2:2-8bit, Raw10, Raw12
     • アプリソフトスイッチによりピクセルフォーマットを切り替え
    • MIPIインタフェース(MIPI DPHY 1.1 standard)
• 画像出力
   • モニターモード時
     • 出力先:HDMI、DVI、モニターポート
     • モニター規格:1920×1080 60P&30P、1280×720 60P
   • UVCモード時
     • 3Gbps/USB3.0PC(Windows or LINUX)
• 付加機能
   • I2Cコントロールアプリソフト
     • SVMctl:専用ソフト/Windows
     • NVCap:モニターソフト/Windows
     • LINUX環境アプリサンプル(オプション)
 • テストパターン出力:接続確認
 • ターゲット電源:3.3V,1.2V固定出力および1.8V/2.5V/3.3Vより選択の3系統
• 電源供給
   • USB3.0電源、スマホ用ACアダプタ、5V電源ピン
• 初期設定後はセルフモード動作可能
評価用キット

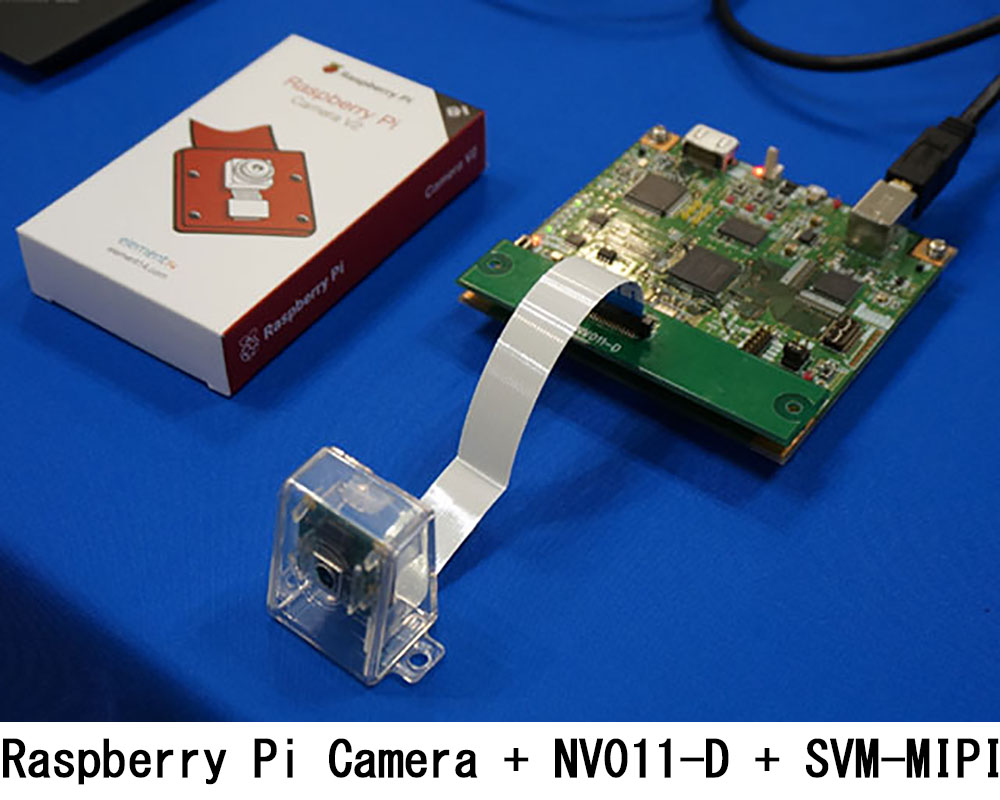

Raspberry Pi Camera 接続ボード NV011-D
用途/実績例
カメラモジュール、CMOSセンサー画像のHDMIモニター出力
アラウンドビュー開発、複数センサー同時モニター
よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他

注意事項:記載された商品名、社名は各社の商標です。本資料は仕様変更の為予告なく変更する場合があります
