パラレルジェネレータ

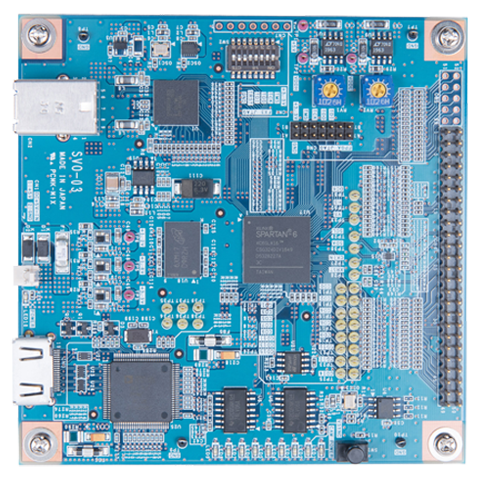

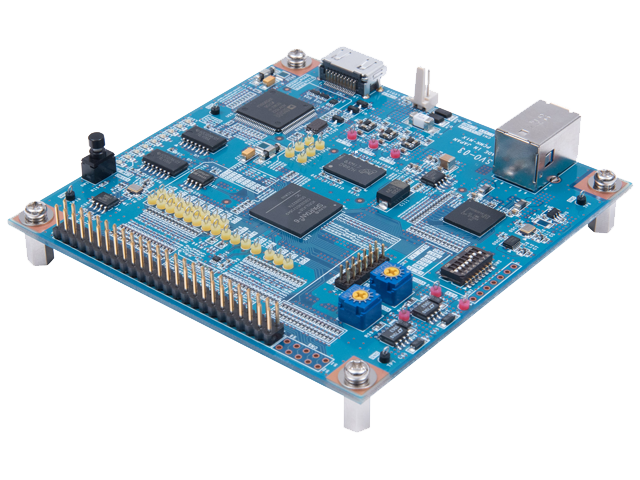

SVO-03■ 概 要

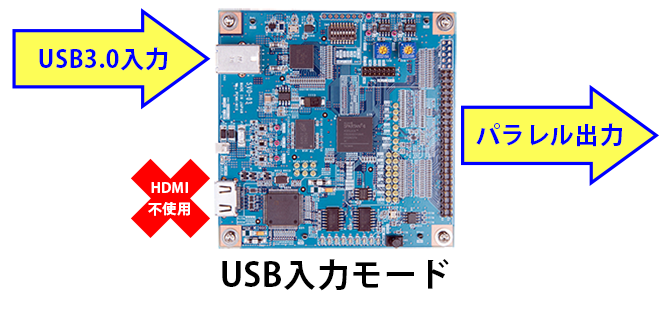

パラレルジェネレータSVO-03は、USB 3.0もしくはHDMIで入力される映像信号を、パラレル映像信号に変換・出力するためのカメラエミュレーションボードです。SVO-03に録画した映像を、カメラモジュールやCMOSイメージセンサーの映像のように、画像処理機器などに出力できます。また、PC上のCGの映像を使用することもできます。これにより、現場撮影が困難な場合や、センサー開発中でも先行して画像処理装置の開発が可能となります。

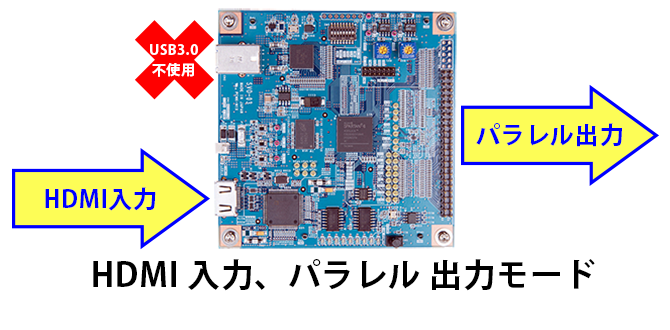

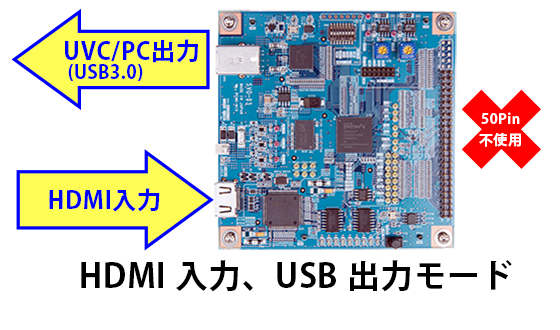

また、マルチブート機能により、HDMI入力をUVC（USB）に出力するなど、様々な機能を持たせることができます。
■ 特 徴
・パラレル16ビット150MHzまでの出力対応・USB3.0、HDMI入力
・1.9Gbps帯車載デシリアライザーに対応

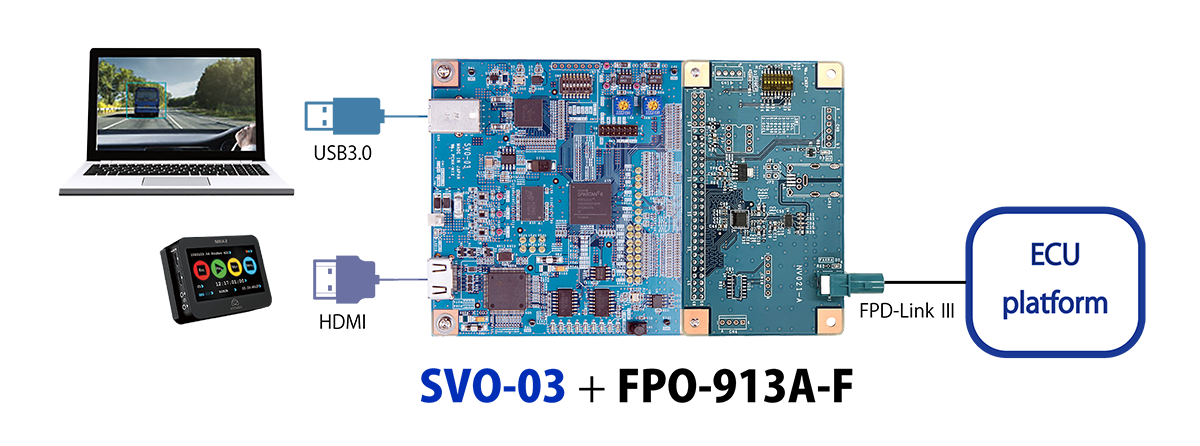

■ 接続例
■仕 様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 映像入力インタフェース | USB3.0 (Windows) HDMI (720P-60 fps / 1080P-60 or 30 fps ) |
特殊HDMIモニターは個別対応 | |
| 映像出力インタフェース | パラレル映像信号 | シリアライザFPD-Link III、GMSL対応 | |
| 入力解像度 | 最大 4092x4095 pixel | 1920x1080の場合 (UVCモード) 80 fps程度 1920x1080の場合 (HDMIモード) 60 fps程度 |
|
| 出力ビットレート | 2.4 Gbps 以内 | 1920x1080の場合 60 fps程度 1280x720 の場合 120 fps 程度 |
|
| 対応している同期信号 | VSYNC, HSYNC, Pixel Clock | Embedded SYNC(BT.656) Data Enable 対応可 |
|
| クロックレート | ~ 150 MHz | ー | |
| 対応ピクセルフォーマット | YUV422(8bit, 16bit)/ RGB24/ Raw8, 10, 12 | ー | |
| 出力ビット幅 | 8 / 16 / 24 / 32 bit | 24, 32bit時は GPIOピンを使用 | |
| その他の I/F |
I2C | 周波数：100 kHz | 電圧レベルはVDDLに従う |
| GPIO | 最大16bit、8bitごとにIN/OUTの方向制御 | 電圧レベルはVDDLに従う | |
| 電源 | ボード電源 (入力) |
USBバスパワー / 専用2pinコネクタ(5V) | ー |
| ターゲット側電源 (出力) |
VDDL&VDDH = 1.56 ~ 4.2 V / 3.3V出力有 | VDDL :IO電源設定 VDDH : 接続ボード用電源 |
|
| その他機能 | 映像出力タイミング設定： ピクセルクロック単位（ブランク含） 複数台フレーム同期出力：FrameSYNC信号 |
ー | |
| インタフェースコネクタ | 50 + 10 pin (A1-50PA-2.54DSA) | 24bit, 32bit入力時には10pinを追加実装 | |
| FPGA | Spartan-6 (XC6SLX16) | ー | |
| フレームメモリ | 128MByte (DDR2-SDRAM) | ー | |
| USB3.0チップ | Cypress EZ-USB FX3 | ー | |
| HDMI チップ | ADV7612 | ー | |
| 外形 | 縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm) | 高さはスペーサー(10mm)を含む | |
| 付属ソフト Windows | 映像出力ソフト | SVOGenerator | ー |
| I2C コントロールソフト |
SVOCtl | SVボードバージョンアップアプリ含 | |
| 対応している弊社SerDesボード | UB913A、MAX96705、MAX96707 etc. | 左記以外のシリアライザボード有り | |
■ 設計資料
■ SVO-03応用例
■ 製品紹介動画
■ 用途/実績例
CMOSセンサー＆カメラモジュールエミュレーター、実画像再生、DSP検証・評価
■ よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
注意事項：記載された商品名、社名は各社の商標です。本資料は仕様変更の為予告なく変更する場合があります。
