ご挨拶

   SVシリーズボードは、携帯電話&スマートフォン用のカメラ検査装置として開発されました。目的は高額なカメラ検査装置の廉価版として、最低限必要な検査項目をPC環境で実現しようという発想です。
   当初のPCインタフェースは、IEEE-1394から初めて、汎用的なUSB2.0に移行し、カメラ画素数の増大に合わせてUSB3.0へと移行しました。カメラインタフェースは、当初のパラレルインタフェースから、MIPIインタフェースへと移行してきています。
   SVシリーズボードの使用分野も、カメラ検査ボードだけではなく車載用のSerDes検査ボード、カメラエミュレーションボードへと用途が増えてきました。この間には、SVボードを使用した小型製品の開発も手掛けております。
   このページを作成しましたのは、社内でも開発資産について知らない者が多くなってきたからです。
   弊社の開発資産、皆様のお役に立てれば幸いです。

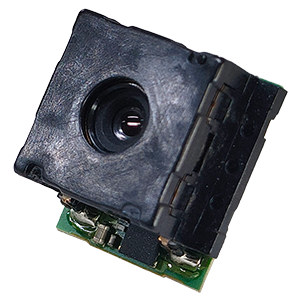

  • 2003 iCAMボード OEM

    最初に開発したカメラ検査ボードです。

    入力 出力 PCドライバ FPGA 付属品
    パラレル
    （LVDS）    		 IEEE-1394 Vendor
    Class    		 SPARTAN ACアダプタ

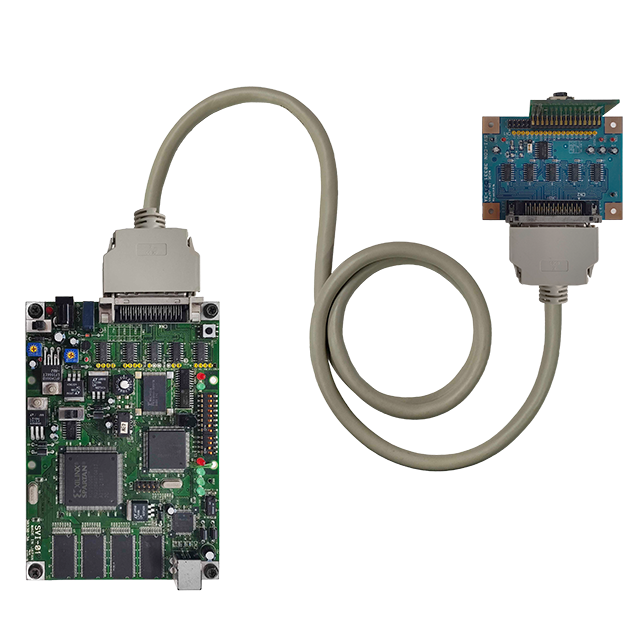

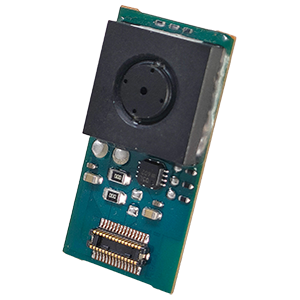

  • 2004 イメージ・レコーダー SVI-01

    USB2.0をPCインタフェースとした最初の自社開発ボードです。

    入力 出力 PCドライバ FPGA 付属品
    パラレル
    （LVDS）    		 USB2.0 Vendor
    Class    		 CYCLONE ACアダプタ

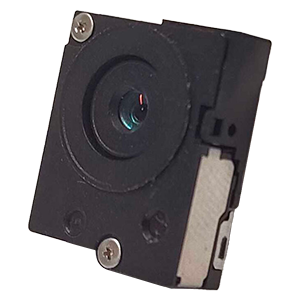

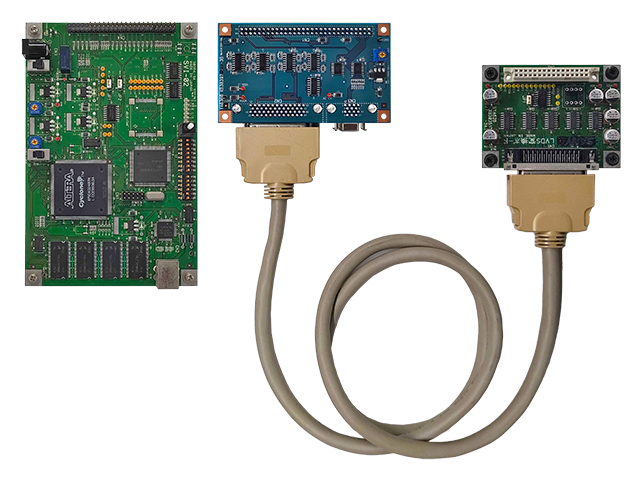

  • 2005 イメージ・レコーダーSVI-02

    パラレル専用ボードです。LVDS延長は別ボードとしました。

    入力 出力 PCドライバ FPGA 付属品
    パラレル USB2.0 Vendor
    Class    		 CYCLONE ACアダプタ

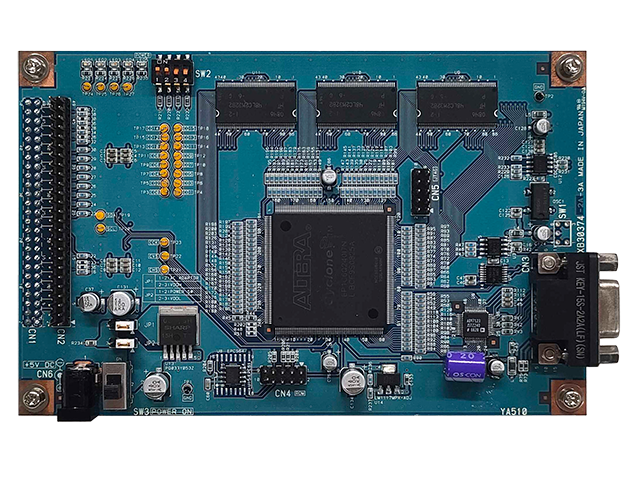

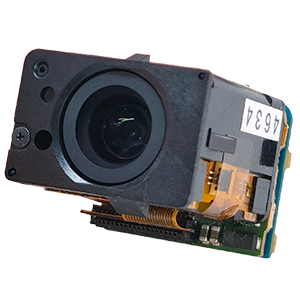

  • モニター・ボード SVM-01

    最初に開発したVGAモニターボードです。SVI-03と接続して使用しました。

    入力 出力 PCドライバ FPGA 付属品
    パラレル VGAモニター Vendor
    Class    		 CYCLONE ACアダプタ

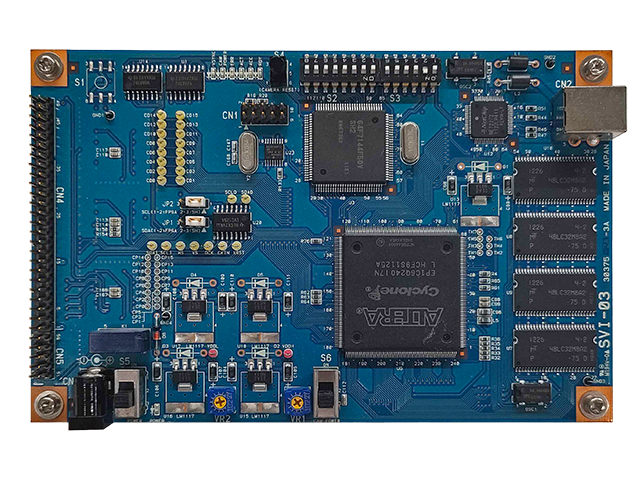

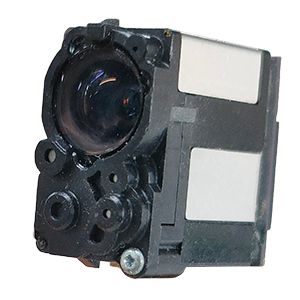

  • 2006 イメージ・レコーダー SVI-03

    スマホカメラ検査ボードとして、業界スタンダード的なボードとなりました。

    入力 出力 PCドライバ FPGA 付属品
    パラレル USB2.0 Vendor
    Class    		 CYCLONE ACアダプタ

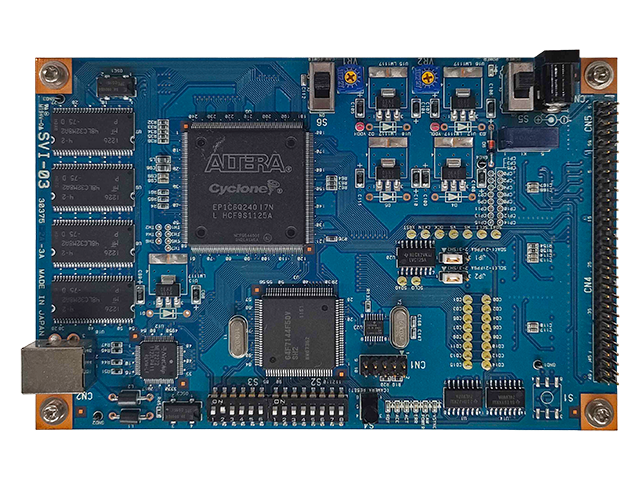

  • ジェネレータ SVO-01

    SVI-03ボードを流用し、入出力を逆転させました。
    この開発によりカメラが完成する前に、DSP等の評価が可能となりました。

    入力 出力 PCドライバ FPGA 付属品
    USB2.0 パラレル Vendor
    Class    		 CYCLONE ACアダプタ

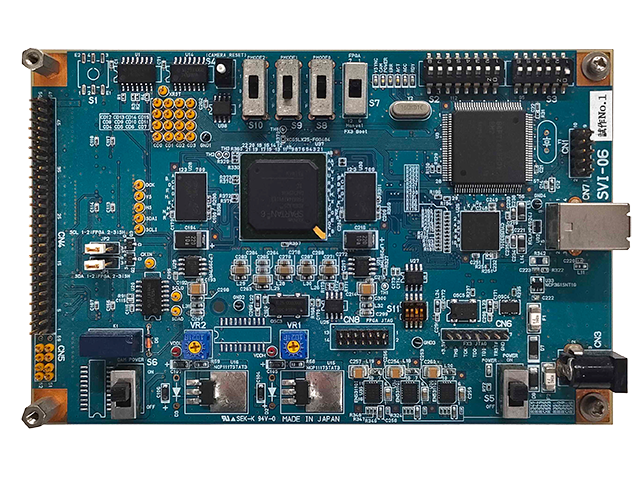

  • 2014 イメージ・レコーダー SVI-06

    USB3.0をPCインタフェースとした最初のボードです。

    入力 出力 PCドライバ FPGA 付属品
    パラレル USB3.0 Vendor
    Class    		 Spartan-6 ACアダプタ

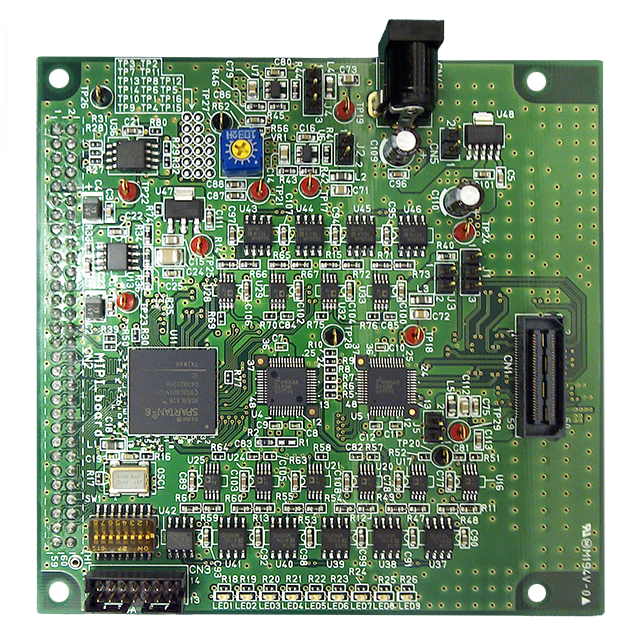

  • 2015 オプションボード MIPI-IF Board

    MIPI-CSI2に対応する為のSVI-06用の接続ボードです。

    入力 出力 PCドライバ FPGA
    パラレル MIPI-CSI2 ー Spartan-6

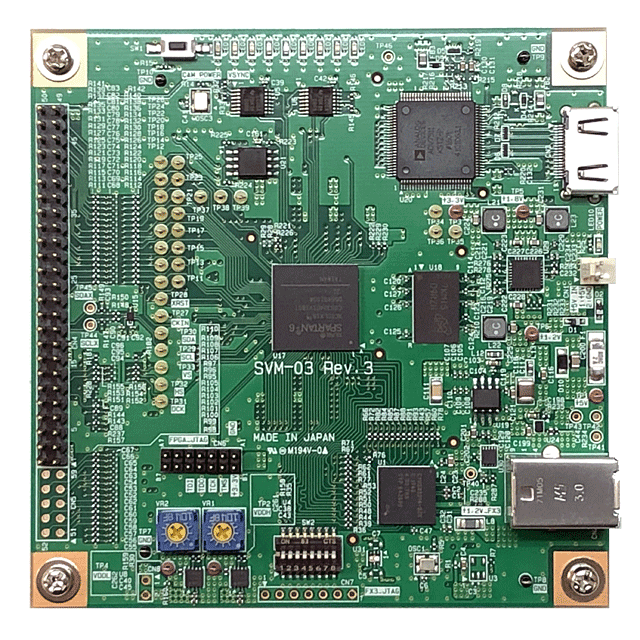

  • 2016 モニター・ボード SVM-03

    イメージ・レコーダーとモニターボードを融合させPCインタフェースもUVCに変更したボードです。

    入力 出力 PCドライバ FPGA
    パラレル USB3.0&HDMI UVC Spartan-6
    ※ボードが小型化され、以降はACアダプタ不要となりました。

    ≫ SVM-03詳細

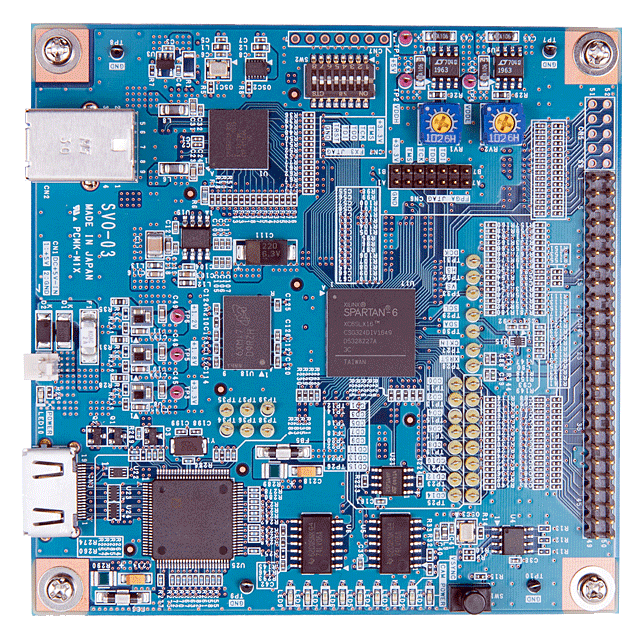

  • 2017 ジェネレーター SVO-03

    ジェネレーターに、HDMI入力を追加したボードです。
    これにより、PC保存画像ばかりではなくHDMIモニター出力を利用できるようになりました。

    入力 出力 PCドライバ FPGA
    USB3.0&HDMI パラレル VendorClass Spartan-6

    ≫ SVO-03詳細

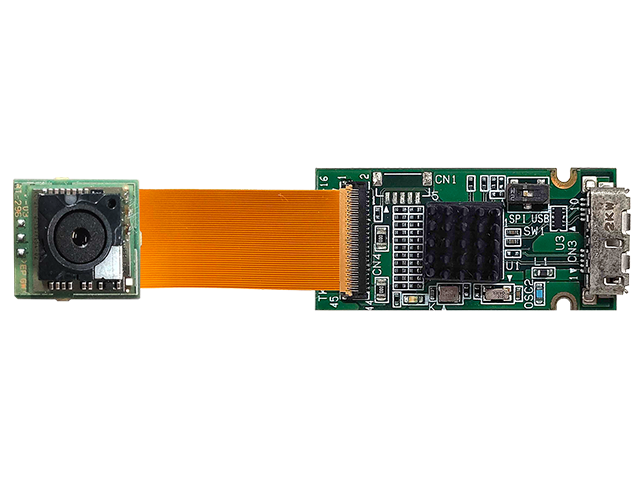

  • 2018 小型パラレル入力ボード OEM

    USB3.0-ICのFX3のみを搭載した小型ボードです。
    USBの転送速度は半分以下になりますが、組込用途で使用されました。

    入力 出力 PCドライバ FPGA
    パラレル USB3.0 UVC ー

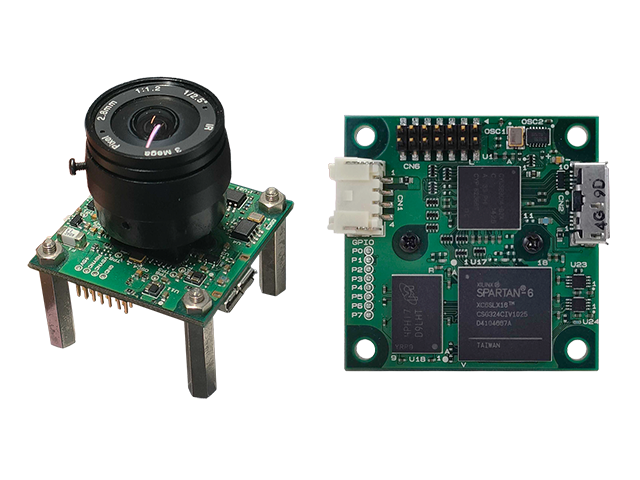

  • USB3.0カメラ OEM

    SVM-03で評価済みのカメラとSVM-03を一体化したUSB3.0カメラです。
    SVM-03の検査ボードとしての機能を削除すれば小型ボードが簡単に開発できます。

    入力 出力 PCドライバ FPGA
    パラレル USB3.0 UVC Spartan-6

  • イメージ・レコーダー SVI-09

    USB3.0版イメージ・レコーダーです。

    入力 出力 PCドライバ FPGA
    パラレル USB3.0 VendorClass Spartan-6

    ≫ SVI-09詳細

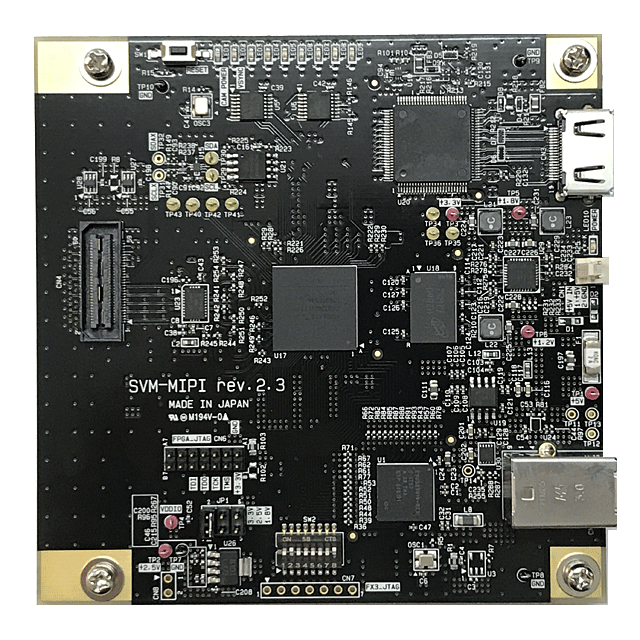

  • 2019 MIPIモニター・ボード SVM-MIPI

    SVM-03とMIPI-IFボードを融合させた弊社初のMIPIインタフェースボードです。

    入力 出力 PCドライバ FPGA
    MIPI-CSI2 USB3.0&HDMI UVC Artix-7

    ≫ SVM-MIPI詳細
