弊社は「デジタル画像と波形の協調検査環境」という独自技術を保有しております。
https://www.net-vision.co.jp/solution/img_system.html
この独自技術を流用して、CANデータを録画・再生できる装置「CAN-ADPボード」を開発しました。
CAN-ADPボードは、1枚のボードでCANを最大4ch(MIPI版は最大2ch)サポートできます。使用する際は、各ボードの専用アプリ＆FPGA＆FWが必要になります。

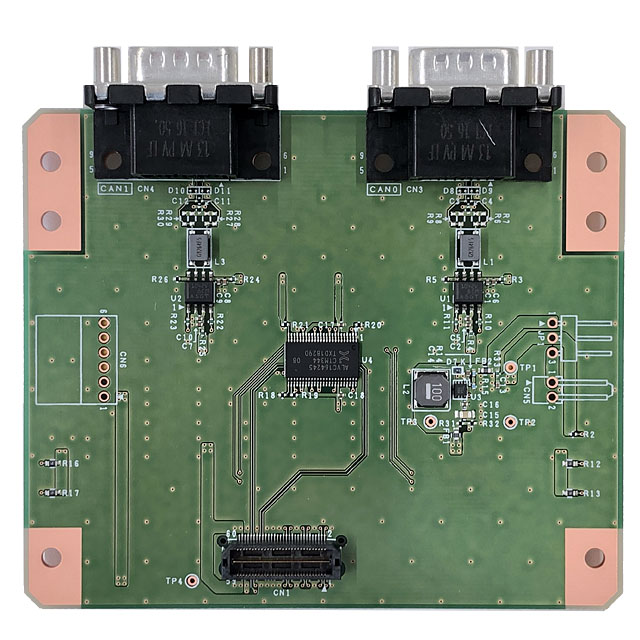

こちらはMIPI版となっております。

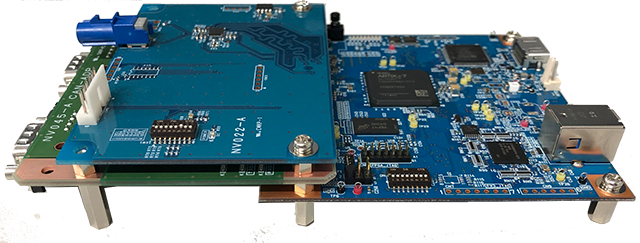

このボードは、MIPIジェネレータ   SVO-03-MIPIボードと

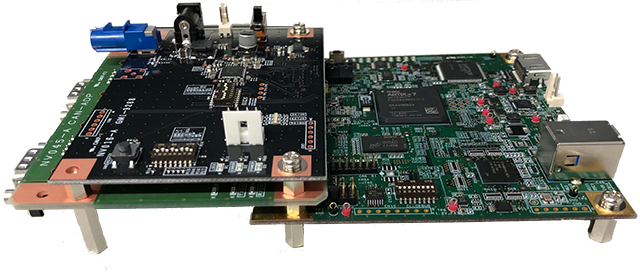

MIPIモニターボード   SVM-06ボードに接続可能です。
1枚のボードでCANを最大2chサポートできます。

CAN-ADPボード　NV045-A ： MIPI版仕様書

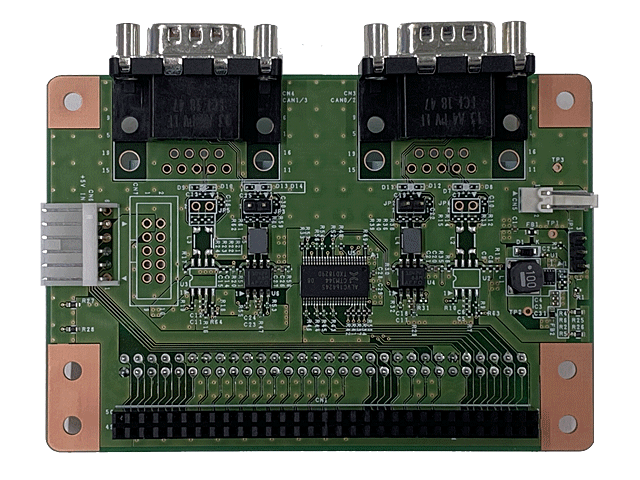

こちらはパラレル版となっております。
このボードは、イメージレコーダーSVI-09ボードに接続可能です。
1枚のボードでCANを最大4chサポートできます。

CAN-ADPボード　NV045-B ： パラレル版仕様書


SerDesボードとSVシリーズボード、CAN-ADPボードを組み合わせた構成で画像とCANデータを完全同期することが出来ます。

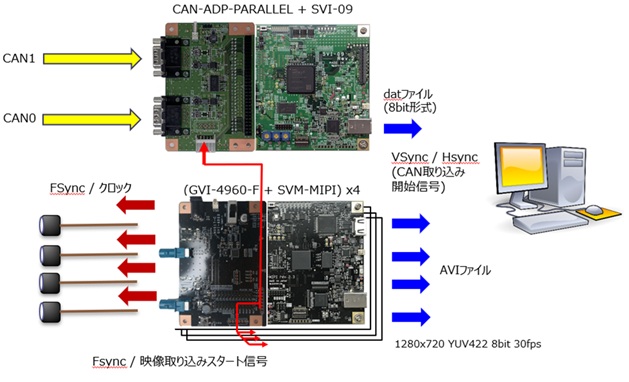

◎ MasterのSVM-06ボードからFsyncや映像/CAN取り込み開始信号を出力し、4台のカメラと最大2chのCAN信号を同期してホストPCに転送します。

◎ USB転送帯域が非常に大きくなるため、録画用PCのSSDは十分にスペックを満たすものを用意します。

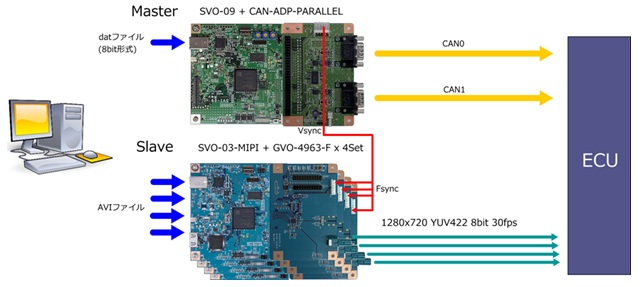

◎ SVO-09+CAN-ADP-PARALLELにてCANデータとVSYNCを送信します。CANデータはターゲットのECUに、VSYNCは FrameSync信号として同期ケーブルを通して、シリアライザボードへ送信します。

◎ SVO-03-MIPI+GVO-4963-Fにて映像データを同期ケーブルからのFrameSync信号に同期して各フレームをターゲットのECUに送信します。

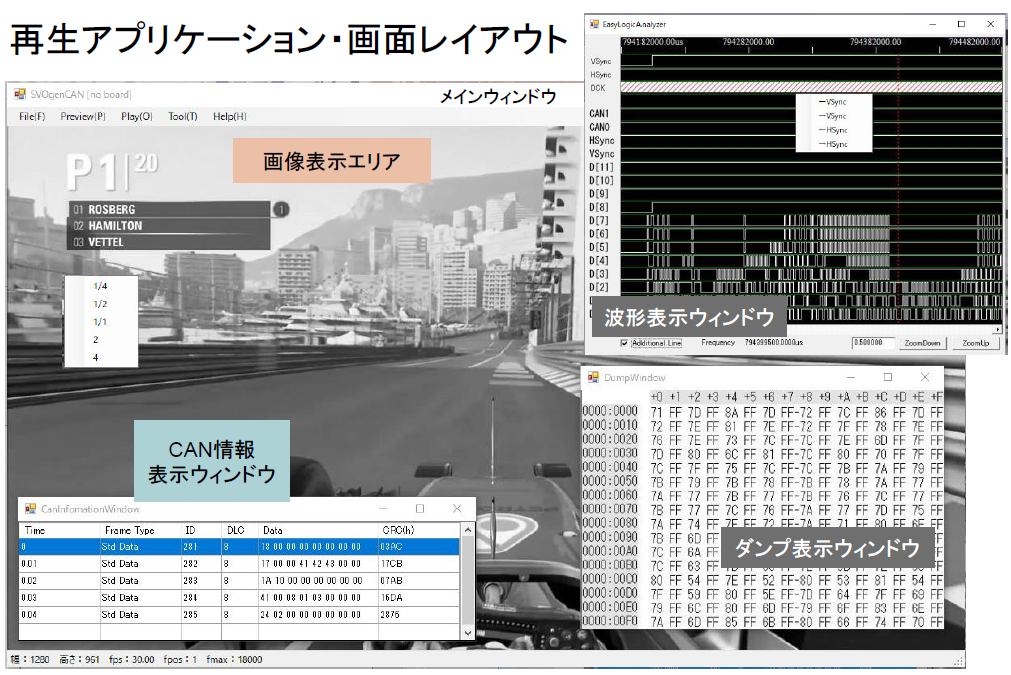

この際に画像と画像波形、CANデータはリンクされております。画像をクリックすると、そのピクセル部分の画像波形とCANデータが表示されます。HSYNC、VSYNCでの表示切替も可能ですので、今までにない車載内通信デバッグ環境が構築できます。

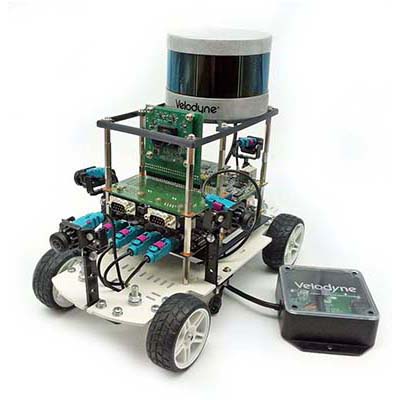

また、LAN-IFボードを使用した、LiDAR（ライダー、「light detection and ranging（光による検知と測距）」）の接続も可能です。

詳しい情報は、下記のページを御覧ください。
車載ネットワークエミュレーション
