ステレオSVM/SVO

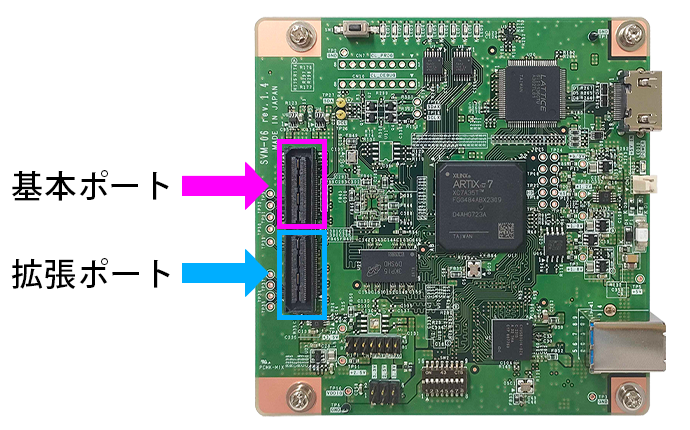

   SVM-06とSVO-06β*1に搭載されているターゲット接続コネクタ（CN4）の、基本ポート60pos側と、新たに拡張したポート60pos側をつかって、MIPI CSI-2を2系統同時に入力/出力することが可能となりました。
   これによりMIPIカメラ2個を使ったステレオカメラの映像を簡単に録画・再生することが可能となります。
*1　SVO-06βは、SVM-06ボードにSVOの機能を移植したボードです。HDMIポートは使用できません。

2ch入力

   SVM-06のターゲット接続コネクタ(CN4)に、MIPI CSI-2カメラが2台つながる2ch入力ボードを用意いたしました。

   MIPI CSI-2 映像信号 のデータ 4 レーン x 2ポート入力時のレーンあたりのビットレート1.5 Gbps（最大）、 有効画素データレート9.6 Gbps[4.8Gbps x2ポート]（未満）に対応します。
   但し、 2ポートの入力はデータタイミングが同期していることが動作条件となります。
   ２つのカメラからの入力信号はFPGAによりSide By Sideの信号形式でパッキングされて出力されます。 例えば1280x720の解像度であれば、2560x720の画としてパソコンに送られ弊社キャプチャソフトであるNVCapにて並んだ状態で表示と録画が可能です。

2ch出力

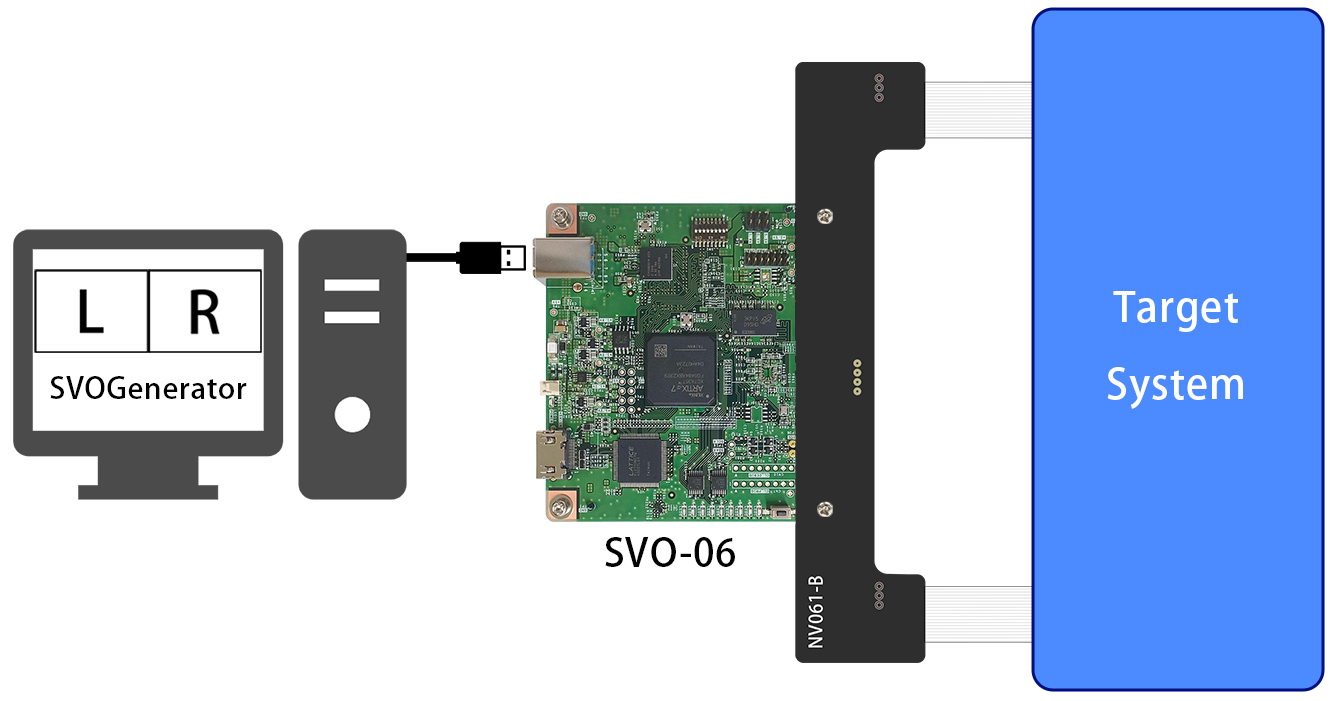

   SVO-06βを使って、SVM-06のステレオ録画した映像をカメラの代わりに2ch出力するシステムもご提案可能です。SVO-06βのターゲット接続コネクタ(CN4)と接続可能な、MIPI CSI-2映像用2ch出力ボードを用意いたしました。


   MIPI CSI-2 映像信号 のデータ 4 レーン x 2ポート出力時のレーンあたりのビットレート1.5 Gbps（最大）、 有効画素データレート9.6 Gbps[4.8Gbps x2ポート]（未満）に対応します。
   弊社再生ソフトであるSVOGeneratorで読み込んだSide By Sideの映像を2chカメラ映像としてターゲットに出力します。

Embedded Data

   SVM-06のオプション機能であるEmbedded Dataの取り込みもこのステレオカメラの場合でも対応可能です。

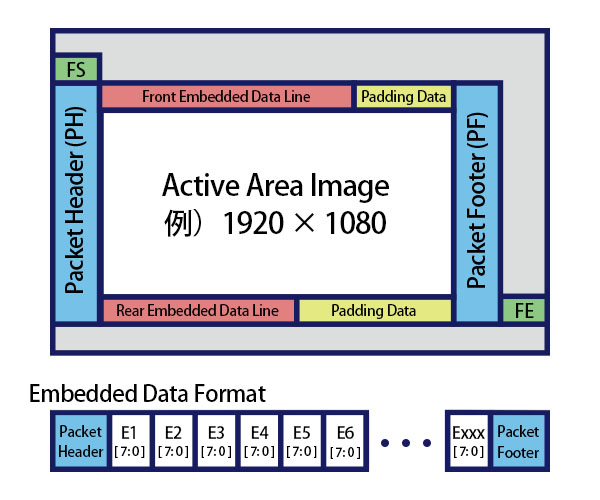

   映像のアクティブデータの上下の部分に配置されているEmbedded Dataをセンサ・メーカーで割り当てるData Type値を元に、映像と同時に取り込むことができます。
   これによりEmbedded Data付きのステレオカメラ映像の模擬をすることが可能ですので、そのデータを利用しての製品の評価、テストなどの効率化を支援いたします。

Embedded Dataの取り込み

構成

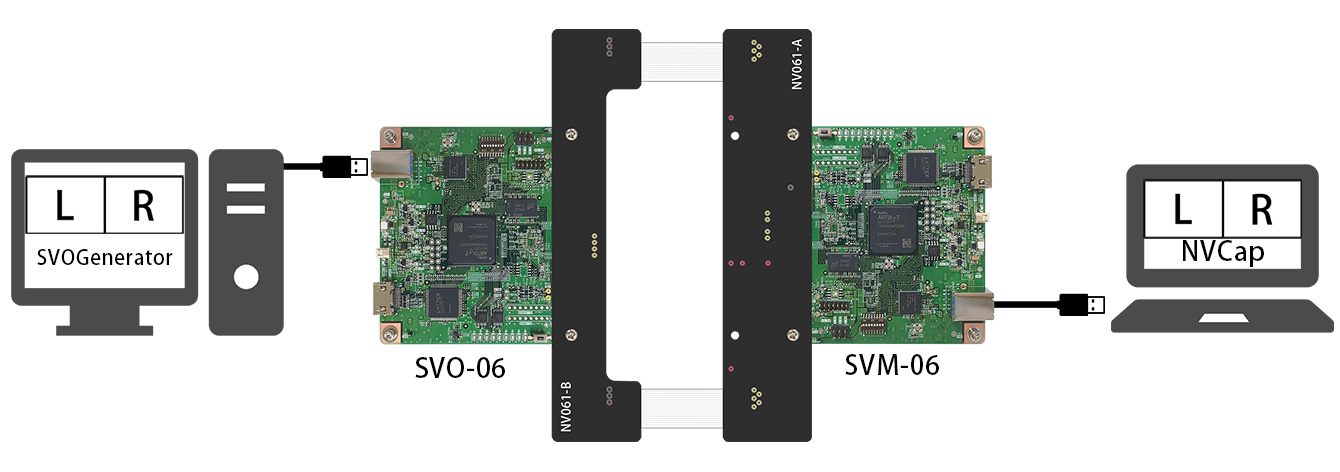

   これらのシステムを使っての弊社での動作確認済みの構成です。
SVM-06で1920x962(Embedded Dataあり),Raw12bit,30fpsの2ch分のステレオカメラの映像を取り込みます。
   その映像をSVOGeneratorで3840x962,Raw12bit,30fpsのSide By Side形式でSVO-06βに入れるとFPGAで2chカメラの映像に分けて映像を出力します。
   2ch入力ボードと2ch出力ボードをFFC（Flexible Flat Cable）にてつなぎ、SVM-06で映像をキャプチャして元のカメラのEmbedded Data付きの映像がとれることを確認しております。

   ステレオSVM/SVOは、個別対応となります。詳細は弊社営業まで お問い合わせ ください。
