MIPIモニターボード

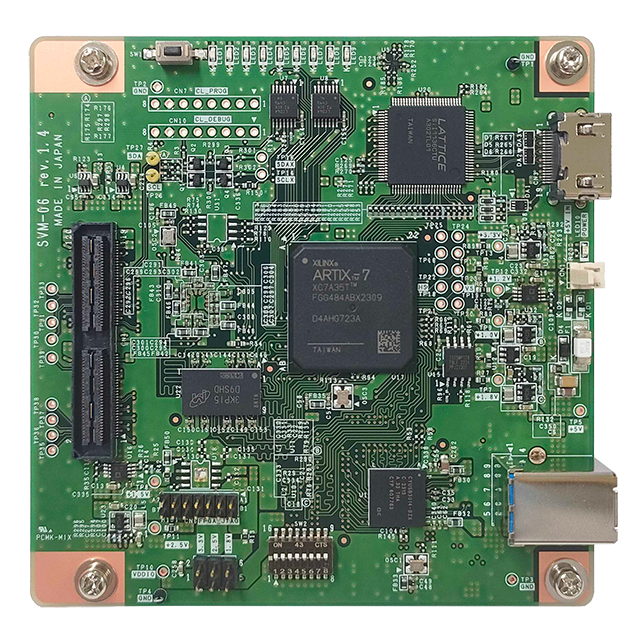

SVM-06■ 概 要
SVM-06はMIPI CSI-2映像信号を録画・表示するためのボードで、HDMIモニターとUSB3.0(UVC/PC)に出力できます。MIPI各レーン当たりの転送レートは1.5Gbps/レーンで、4Kサイズの映像出力にも対応しています。
また、UVCとHDMIの同時出力が可能なため、モニターで映像確認を行いながら、PCで映像キャプチャすることもできます。
FPGAはMIPI D-PHY対応の Lattice社 CrossLink と Xilinx社 Artix-7の2つを搭載しており、Embedded Dataや複数のVirtual Channelにも対応しています。
その他にも、センサー2CHを同時に取り込んでその映像をSide by Side表示したり、カメラ複数台をそれぞれSVM-06に接続し、同期してPCに取り込んだりと様々な機能を持たせることができます。
キャプチャ機能はWindows およびLinux環境に対応しております。
*Rev1.3からRev1.4への移行に伴い、基板の色が黒から緑へと変更となりました。
詳しくは SVM-06[rev1.4]ハードウェア仕様書 内「5.2. Rev1.3 との差分について」をご覧ください。
■ 特 徴
・MIPI CSI-2 1.5Gbps/レーン対応・USB3.0、HDMI同時出力
・6Gbps帯車載デシリアライザーに対応

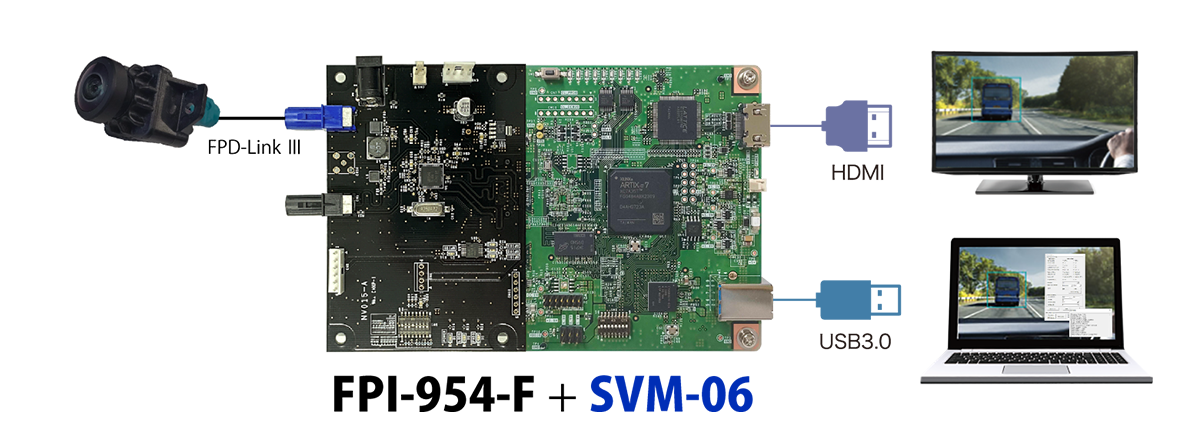

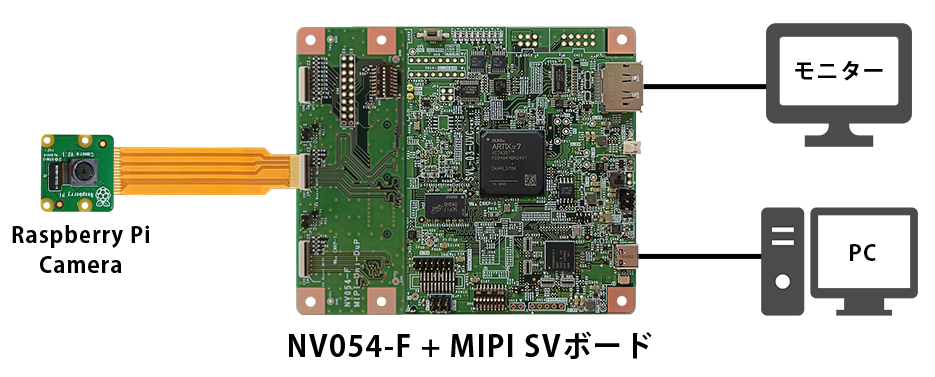

■ 接続例
■仕 様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 映像入力インタフェース | MIPI CSI-2 映像信号 | デシリアライザFPD-LinkIII, GMSL,GVIF2対応 | |
| 映像出力インタフェース | USB3.0 (Windows, Linux, UVC Driver) HDMI(720P-60 fps / 1080P-60 or 30 fps / 4K-30 fps) |
特殊HDMIモニターは個別対応 | |
| 入力解像度 | 最大 8190x4095 pixel | 1920x1080の場合 140 fps程度 1280x720 の場合 300 fps 程度 |
|
| 出力ビットレート | (UVCモード) 3.0 Gbps 以内 (HDMIモード) 7.2 Gbps 以内 |
1920x1080の場合 (UVCモード) 80 fps程度 1920x1080の場合 (HDMIモード) 60 fps程度 |
|
| 対応している同期信号 | Frame Start, Frame End | ー | |
| 対応データレーン数 | 1 ~ 4 レーン | ー | |
| レーン当たりのデータレート | 20 ~ 1500 Mbps | ー | |
| クロックレート | 10 ~ 750 MHz | ー | |
| 対応ピクセルフォーマット | YUV422 8bit / RGB24 / Raw8, 10, 12, 16, 20 |
ー | |
| その他の I/F |
I2C | 周波数：100 / 200 / 400 kHz | 電圧レベルはVDDIOに従う |
| GPIO | 16bit、1bitごとにIN/OUTの方向制御、 FPGA直結 |
電圧レベルはVDDIOに従う | |
| 電源 | ボード電源 (入力) |
USBバスパワー / 専用2pinコネクタ(5V) | ー |
| ターゲット側電源 (出力) |
VDDIO = 1.8 or 2.5 or 3.3 V / 3.3&1.2V出力有 |
VDDIO : IO電源設定 | |
| その他機能 | テストパターン出力機能 画像クリッピング機能 Virtual Channel, Embedded Lineは個別対応 |
ROM起動 ： SerDes設定ファイル自動送信機能 (I2C) CntinuousClock / NonContinuousClock 対応 |
|
| インタフェースコネクタ | 120 pin (QSH-060-01-L-D-A) | 60pinコネクタ対応ボードにも接続可能 | |
| FPGA | Artix-7 (XC7A35T) + CrossLink (LIF-MD6000) |
ー | |
| フレームメモリ | 256MByte (DDR3-SDRAM) | ー | |
| USB3.0チップ | Cypress EZ-USB FX3 | ー | |
| HDMI チップ | Sil1136 | ー | |
| 外形 | 縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm) | 高さはスペーサー(10mm)を含む | |
| 付属ソフト Windows | 映像表示ソフト | NVCap | ー |
| I2C コントロールソフト |
SVMCtl | SVボードバージョンアップアプリ含 | |
| 対応している弊社SerDesボード | UB954、MAX9286、MAX9288、CXD4960 etc. | 左記以外のデシリアライザボード有り | |
■ 製品カタログ
■ 設計資料
■ SVM-06 評価用キット

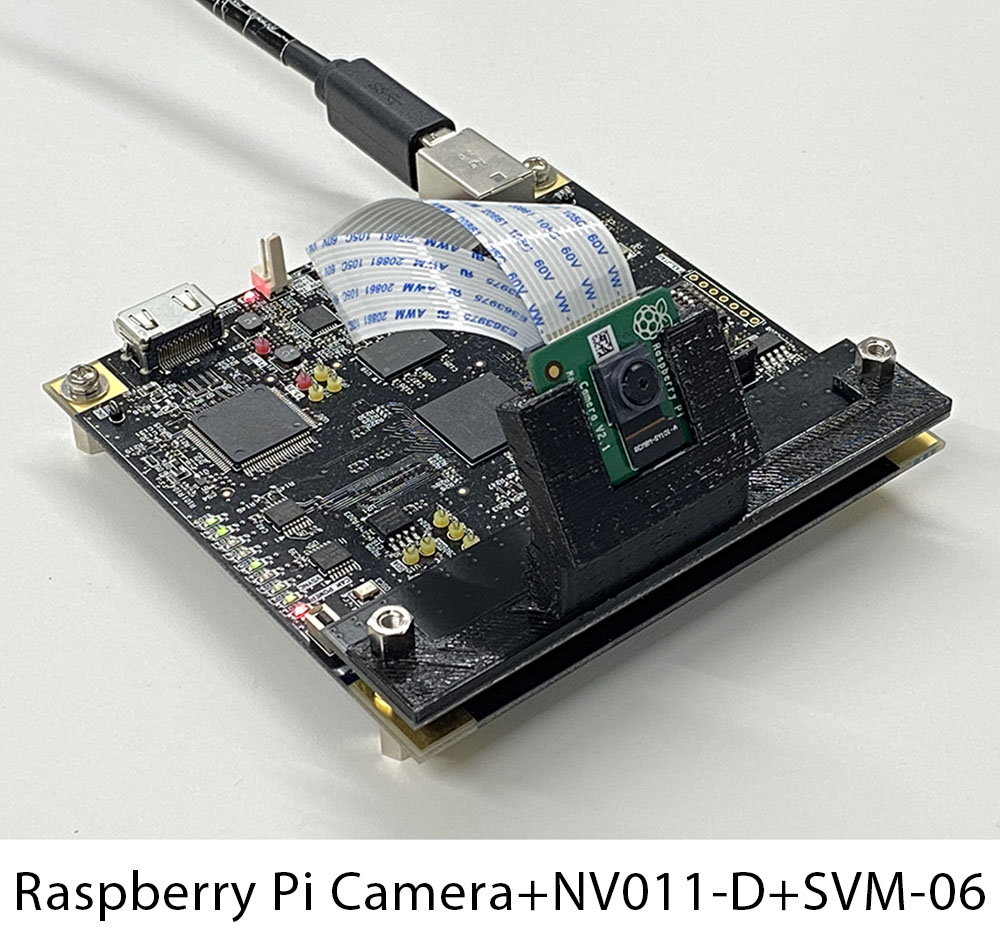

SVM-06評価キットは、MIPIセンサーを試してみるためのキットです。最近はRaspberry Pi Cameraが安価に入手できるようになっております。弊社はこのRaspberry Pi Camera用に接続ボード（NV011-D）を製作しました。カメラ動作用の設定ファイル（Sony、OVT）も準備しております。これにより、カメラとセットで直ぐに小型カメラが開発できます。
このキットは標準的な販売品目ではないので、詳細は弊社までお問い合わせください。
※ラズパイカメラ、ケーブルは付属いたしません。
■ Multi-Channel録画ツール
■ 用途/実績例
カメラモジュール、CMOSセンサー画像のHDMIモニター出力
アラウンドビュー開発、複数センサー同時モニター
アラウンドビュー開発、複数センサー同時モニター
■ よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
