パラレルイメージレコーダー

SVP-01-VND

■ 概　要

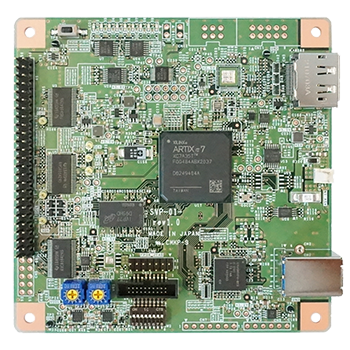

SVP-01   パラレルイメージレコーダーSVP-01-VNDは、パラレルインタフェースの映像信号を表示・録画するためのボードです。Vendor(ベンダー)モードとアップデータモードのみ動作します。
   Vendorモードでは、弊社提供のアプリで映像のヒストグラムやベクトルスコープ等を表示することができ、リアルタイムに映像の解析をすることができます。I2C通信対応により、簡単にカメラやSerDesのコントロールが可能です。
   アップデータモードでは、基板上マイコンや FPGA などのデバイスのファームウェアを USB 経由でアップデートすることが可能です。
■ 特　徴
  • ・ベンダークラスドライバで動作 (弊社提供の専用API、専用ドライバで動作)
  • ・I2C通信機能をサポート
  • ・最大入力解像度8190x4095 pixel (入力画像は任意の領域で切り出し可能)
  • ・USB3.0出力 (DisplayPort使用不可)
  • ・USBバスパワー動作
  • ・同期配線用コネクタ実装可能


■仕　様
項目 仕様 備考
映像入力インタフェース パラレル映像信号 IO電圧 = 1.8-3.3V
FPD-Link III、GMSLなどの
デシリアライザ接続可能
映像出力インタフェース USB3.0 (Vendor) USBはWindowsのみ対応
入力解像度 最大 8190x4095 pixel 8bit 時は 4094x4095
出力ビットレート 3.0 Gbps 以内 Vendor Classで動作
同期信号 VSYNC, HSYNC, Pixel Clock ー
クロック周波数 ~ 150 MHz ー
対応ピクセルフォーマット YUV422 8bit/ RGB24/ RAW ー
入力ビット幅 8 / 16 / 24 / 32 bit 24, 32bit時は GPIOピンを使用
その他の
I/F		 I2C 周波数：100 / 200 / 400 kHz 電圧レベルはVDDLに従う
GPIO 最大16bit、8bitごとにIN/OUTの方向制御 電圧レベルはVDDLに従う
GPIO + 映像入力 = 32bit max.
電源 ボード電源
(入力)		 USBバスパワー 供給電圧: +5V (4.75-5.5V)
動作電流 (typ): 0.72A
ターゲット側電源
(出力)		 VDDL = 1.8-3.3 V
VDDH = 1.2-3.6 V
3.3V出力有		 VDDL :IO電源設定
VDDH : 接続ボード用電源
その他機能 画像クリッピング機能 ー
インタフェースコネクタ 50 + 10 pin (2.54mmピッチピンヘッダ) 24bit, 32bit入力時には10pinを追加実装
FPGA Artix-7 (XC7A35T) ー
フレームメモリ 256MByte (DDR3-SDRAM) ー
USB3.0チップ Infineon EZ-USB FX3 ー
外形 縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm) 高さはスペーサー(10mm)を含む
付属ソフト Windows 映像表示ソフト SVIMon / SVIView ー
I2C
コントロールソフト		 SVICtl ー
対応している弊社SerDesボード DS90UB914A、DS90UB934、MAX9272、MAX96706 etc. ー


■ お知らせ
パラレルイメージレコーダー リニューアルについて
■ 設計資料
SVP-01-VNDハードウェア仕様書(PDF）
SVP-01 IF回路図(PDF)
SVシリーズのGPIOピンの制御方法(PDF)
SVI-09とSVP-01-VNDの違い(PDF)
ソフトウェアマニュアル(PDF)
■ フルパッケージダウンロード
ソフトウェアダウンロードページ
■ 用途/実績例
カメラモジュール、CMOSセンサー画像のDisplayPortモニター出力
アラウンドビュー開発、複数センサー同時モニター
■ よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
