MIPIモニターボード

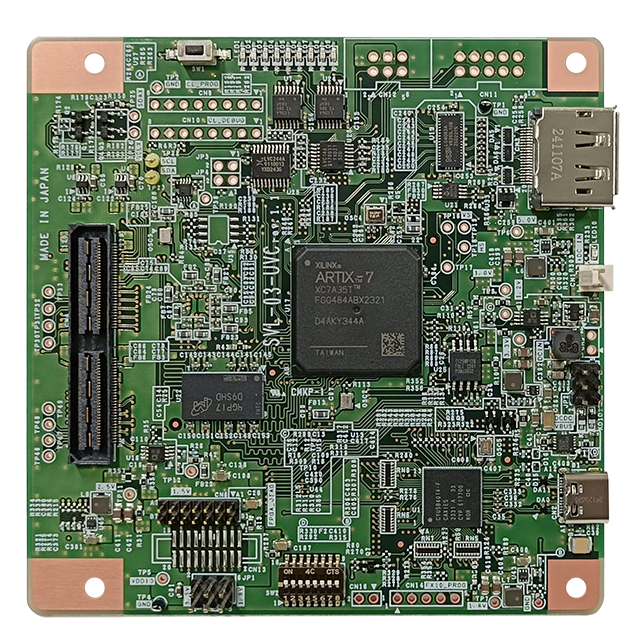

SVL-03-UVC■ 概 要
SVL-03-UVCは、MIPI CSI-2映像信号を録画・表示するためのボードです。入力した映像は、DisplayPortモニターとUSB3.2-Gen2に出力できます。SVL-03-UVCは、FX3搭載ボードSVM-06のFX3をEZ-USB™ FX10に入れ替えて開発したボードです。USB3.2-Gen2に対応したことにより、6Gbps対応の車載用映像転送に対応できるようになりました。
MIPI各レーン当たりの転送レートは1.5Gbps/レーンで、4Kサイズの映像出力にも対応しています。
FPGAはMIPI D-PHY対応の Lattice社 CrossLink と AMD Xilinx社 Artix-7 の2つを搭載しています。この2種類のFPGAの使い分けにより、Embedded Dataや複数のVirtual Channelにも対応しています。
その他にも、センサー2CHを同時に取り込んでその映像をSide by Side表示したり、カメラ複数台をそれぞれSVL-03-UVCに接続し、同期してPCに取り込んだりと様々な機能を持たせることができます。
キャプチャ機能はWindowsおよびLinux環境に対応しております。SVM-06からSVL-03-UVCへの主な変更点は、EZ-USB™ FXシリーズの変更と、HDMIからDisplayPortへの変更です。既存技術の継続が出来ておりますので、安心してご使用いただけます。
■ 特 徴

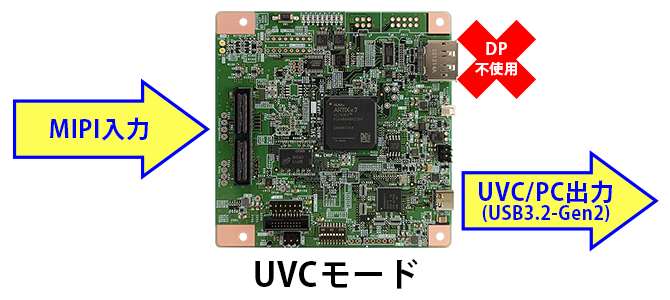

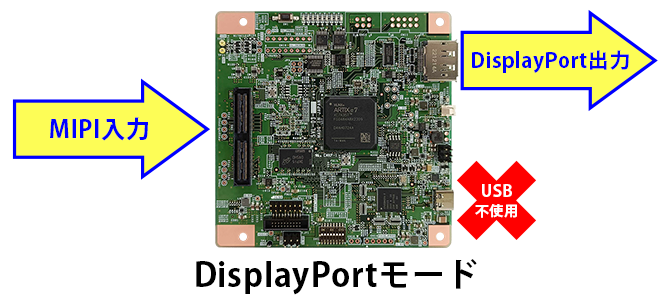

入力：MIPI CSI-2 1.5Gbps/レーン対応出力：USB3.2-Gen2 または DisplayPort
6Gbps帯車載デシリアライザーに対応

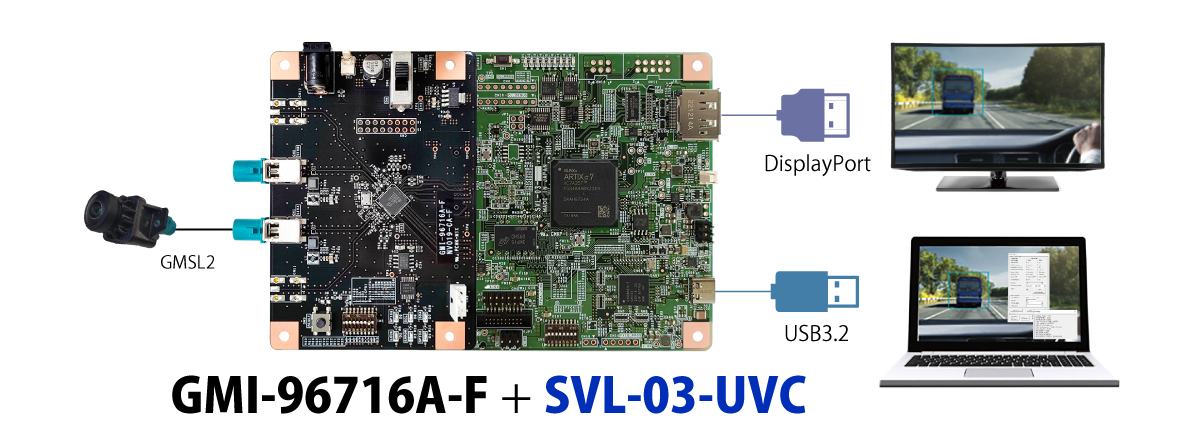

■ 接続例
■ 拡張機能
SVL-03ボードは、MIPIジェネレーターSVL-03-GENボードでも使用します。
発売時期ですが、現在EZ-USB™ FX10のファームウェアがVendorクラスのドライバーをサポートしておりません。インフィニオン社がVendorクラスドライバーをサポートしてからのリリースとなります。
発売時期ですが、現在EZ-USB™ FX10のファームウェアがVendorクラスのドライバーをサポートしておりません。インフィニオン社がVendorクラスドライバーをサポートしてからのリリースとなります。
■仕 様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 映像入力インタフェース | MIPI CSI-2 映像信号 | デシリアライザFPD-LinkIII, GMSL,GVIF2対応 | |
| 映像出力インタフェース | USB3.2 Gen2 (Windows, UVC Driver) 1080P-60 or 30 fps / 4K-30 fps) |
特殊 DisplayPort モニターは個別対応 | |
| 入力解像度 | 最大 8190x4095 pixel | 1920x1080の場合 140 fps程度 1280x720 の場合 300 fps 程度 |
|
| 出力ビットレート | (UVCモード) 6.0 Gbps 以内 (DisplayPortモード) 10.8 Gbps 以内 |
3840x2160 の場合 30fps 程度 | |
| 対応している同期信号 | Frame Start, Frame End | ー | |
| 対応データレーン数 | 1 ~ 4 レーン | ー | |
| レーン当たりのデータレート | 20 ~ 1500 Mbps | ー | |
| クロックレート | 10 ~ 750 MHz | ー | |
| 対応ピクセルフォーマット | YUV422 8bit / RGB24 / Raw8, 10, 12, 16, 20 |
ー | |
| その他の I/F |
I2C | 周波数：100 / 200 / 400 kHz | 電圧レベルはVDDIOに従う |
| GPIO | 16bit、1bitごとにIN/OUTの方向制御、 FPGA直結 |
電圧レベルはVDDIOに従う | |
| 同期コネクタ | 同期信号入出力 / IN/OUT の方向制御 | 1.8V固定 | |
| 電源 | ボード電源 (入力) |
USBバスパワー / 専用2pinコネクタ | 専用2pinコネクタは 5V～5.5V / 6.5V～16V からジャンパピンで選択可能 |
| ターゲット側電源 (出力) |
VDDIO = 1.8 or 2.5 or 3.3 V / 3.3&1.2V出力有 |
VDDIO : IO電源設定 | |
| 保護素子 | eFuse 6V / 4.8A | 電源 OFF で復帰 | |
| その他機能 | テストパターン出力機能 画像クリッピング機能 Virtual Channel, Embedded Lineは個別対応 |
ROM起動 ： SerDes設定ファイル自動送信機能 (I2C) CntinuousClock / NonContinuousClock 対応 |
|
| インタフェースコネクタ | 120 pin (QSH-060-01-L-D-A) |
SVM-06 と同様に使用可能 | |
| FPGA | Artix-7 (XC7A35T) + CrossLink (LIF-MD6000) |
ー | |
| フレームメモリ | 256MByte (DDR3-SDRAM) | ー | |
USB3.2 チップ |
デバイス・ コントローラ |
Infineon EZ-USB FX10 | ー |
| コネクタ | USB3.2 Gen2 Type-C | ー | |
| 外形 | 縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm) | 高さはスペーサー(10mm)を含む | |
| 付属ソフト Windows | 映像表示ソフト | NVCap | ー |
| I2C コントロールソフト |
SVMCtl | SVボードバージョンアップアプリ含 | |
| 対応している弊社SerDesボード | UB954、MAX9286、MAX9288、CXD4960 etc. | 左記以外のデシリアライザボード有り | |
■ 設計資料
■ SVM-06 評価用キット：SVL-03-UVCでも使用できます。
SVM-06評価キットは、MIPIセンサーを試してみるためのキットです。最近はRaspberry Pi Cameraが安価に入手できるようになっております。弊社はこのRaspberry Pi Camera用に接続ボード（NV011-D）を製作しました。カメラ動作用の設定ファイル（Sony、OVT）も準備しております。これにより、カメラとセットで直ぐに小型カメラが開発できます。
このキットは標準的な販売品目ではないので、詳細は弊社までお問い合わせください。
※ラズパイカメラ、ケーブルは付属いたしません。
■ Multi-Channel録画ツール：SVL-03-UVCでも使用できます。
■ 用途/実績例
カメラモジュール、CMOSセンサー画像のDisplayPortモニター出力
アラウンドビュー開発、複数センサー同時モニター
アラウンドビュー開発、複数センサー同時モニター
■ よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
注意事項：記載された商品名、社名は各社の商標です。本資料は仕様変更の為予告なく変更する場合があります。
