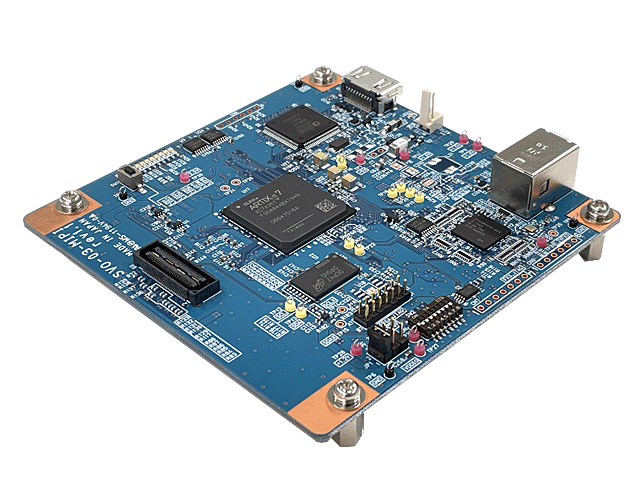

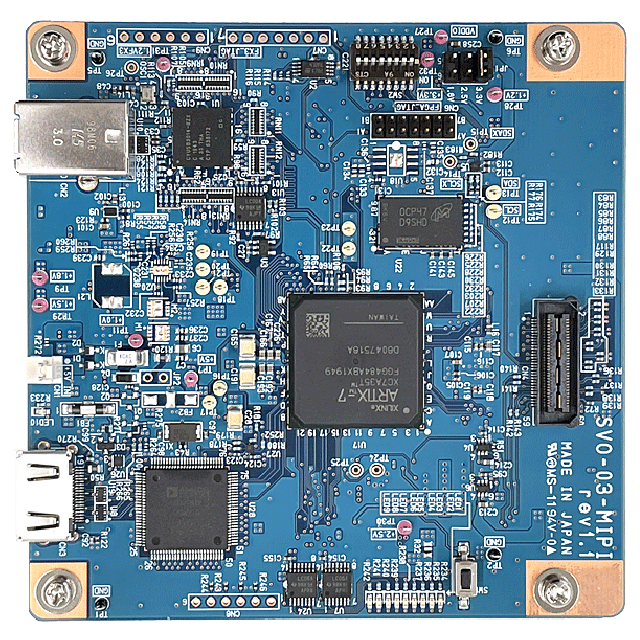

MIPIジェネレータ

SVO-03-MIPI　

■ 概　要

   MIPIジェネレータSVO-03-MIPIは、USB3.0もしくはHDMIで入力される映像信号を、MIPI CSI-2映像信号に変換・出力するためのカメラエミュレーションボードです。
   PCに録画した映像やCG映像を、実際のCMOSイメージセンサーの映像のように、ECUなどの画像処理機器へ出力することができます。ユーザーが映像出力タイミングを調整できますので、様々なMIPIカメラのエミュレーションを実現します。
   また、入力インタフェースとしてはHDMIも使用可能です。この際のMIPI出力タイミングとEDIDも設定できます。
   このボードを使用すれば、カメラを開発中で入手できない場合でも先行して画像処理装置の開発を進められたり、シミュレータ上の映像を使って開発を促進させたりできます。

■ 特　徴
   ・MIPI CSI-2　１Gbps/レーン対応
・USB3.0、HDMI入力
・4Gbps帯車載シリアライザーに対応

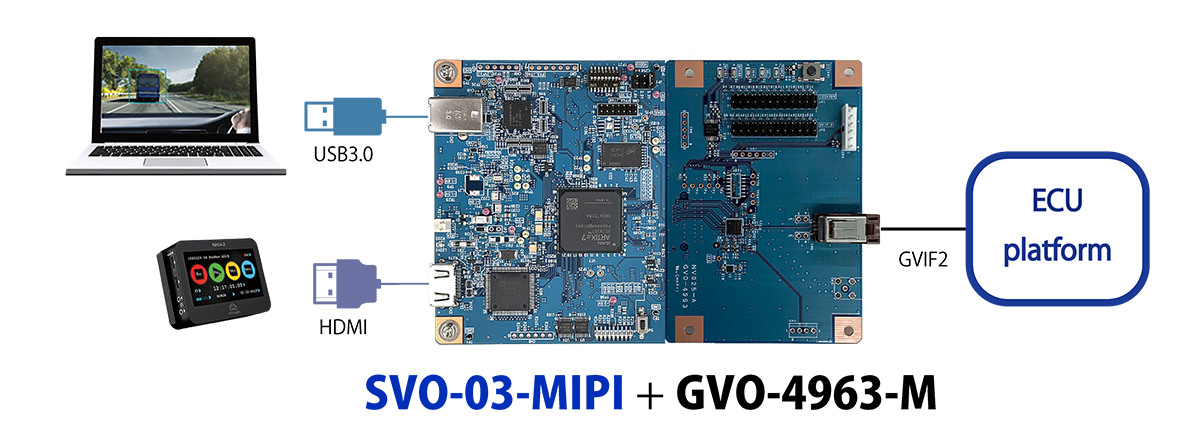

■ 接続例

■仕　様
項目 仕様 備考
映像入力インタフェース USB3.0 (Windows)
HDMI (最大 1080P-60fps)		 特殊HDMIモニターは個別対応
映像出力インタフェース MIPI CSI-2 映像信号 シリアライザFPD-LinkIII, GMSL,GVIF2対応
入力解像度 最大 8190x4095 pixel 1920x1080の場合 (USBモード) 80 fps程度
1920x1080の場合 (HDMIモード) 60 fps程度
出力ビットレート 4.0 Gbps 以内 1920x1080の場合 90 fps 程度
1280x720 の場合 180 fps 程度
対応している同期信号 Frame Start, Frame End ー
対応データレーン数 1 ~ 4 レーン ー
レーン当たりのデータレート 100 ~ 950 Mbps ー
クロックレート 50 ~ 475 MHz ー
対応ピクセルフォーマット YUV422 / RGB24
/ Raw8, 10, 12, 16, 20, 24		 ー
その他の
I/F		 I2C 周波数：100 kHz 電圧レベルはVDDIOに従う
GPIO 16bit、1bitごとにIN/OUTの方向制御
FPGA直結		 電圧レベルはVDDIOに従う
電源 ボード電源
(入力)		 USBバスパワー / 専用2pinコネクタ(5V) ー
ターゲット側電源
(出力)		 VDDIO = 1.8 or 2.5 or 3.3 V
その他 3.3及び 1.2V出力		 VDDIO : IO電源設定
その他機能 映像出力タイミング設定：
           ピクセルクロック単位（ブランク含）
複数台フレーム同期出力：FrameSYNC信号
Virtual Channel, Embedded Lineは個別対応		 CntinuousClock / NonContinuousClock 対応
インタフェースコネクタ 60 pin (QSH-030-01-L-D-A) ー
FPGA Artix-7 (XC7A35T)
+Meticom (MC20902)		 MeticomはMIPI D-PHY用IC
フレームメモリ 256MByte (DDR3-SDRAM) ー
USB3.0チップ Cypress EZ-USB FX3 ー
HDMI チップ ADV7612 ー
外形 縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm) 高さはスペーサー(10mm)を含む
付属ソフト Windows 映像出力ソフト SVOGenerator ー
I2C
コントロールソフト		 SVOCtl SVボードバージョンアップアプリ含
対応している弊社SerDesボード UB953、CXD4963 etc. 左記以外のシリアライザボード有り
【SVM&Iシリーズ共通仕様】 アプリケーションソフトウェア：NVCap&SVMCtl、テストパターン出力、画像クリッピング機能

■ 製品カタログ
SVO-03-MIPI(PDF）
■ 設計資料
SVO-03-MIPIハードウェア仕様書(PDF）
SVO-03-MIPIソフトウェアマニュアル(PDF)
ユーティリティソフトSVOCtlマニュアル(PDF)
出力解像度についてのスペックシート　日本語版(PDF)

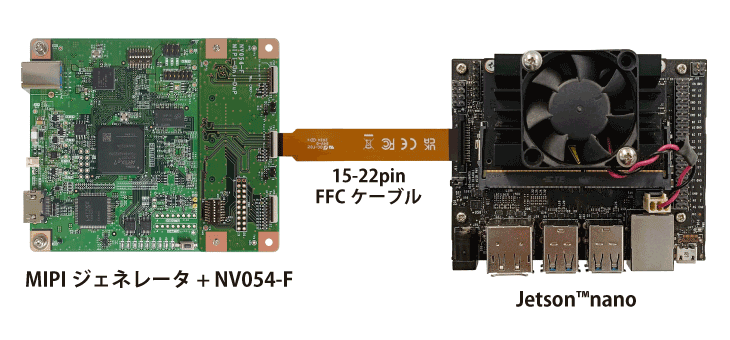

■ Jetson nano 評価用キット

   Jetson nano評価用キットは、Jetson nanoに画像を入力するためのキットです。
   Jetson Nanoには、Raspberry Pi用のカメラコネクタが実装されています。このMIPIポートに、SVO-03-MIPIを接続します。Jetson TX2でも同様の接続が可能です。
   これにより、PCに保存された画像またはHDMI経由の画像を、NVIDIA社Jetsonシリーズに流しこむことが出来ます。
   弊社はこの Raspberry Pi Camera用ポート/ Jetson nanoに、SVO-03-MIPIを接続する為の、接続ボード（NV011-D）を製作しております。

このキットは標準的な販売品目ではないので、詳細は弊社までお問い合わせください。
※ラズパイカメラ用のケーブルは付属いたしません。
Jetson nano 評価用キット ページ
Jetson nano 評価用キット　動作手順書
■ お役立ち情報
ジェネレータ用読み込み画像作成方法
パターンジェネレータ
SVOスタンドアローンモード　
■ 用途/実績例
CMOSセンサー＆カメラモジュールエミュレーター、実画像再生、DSP検証・評価
■ よく使用される業種
自動車・輸送機器、医療試験・分析・測定、IT・情報通信、ソフトウェア、教育・研究機関、その他
