MIPIジェネレータ

SVO-06　

■ 概　要

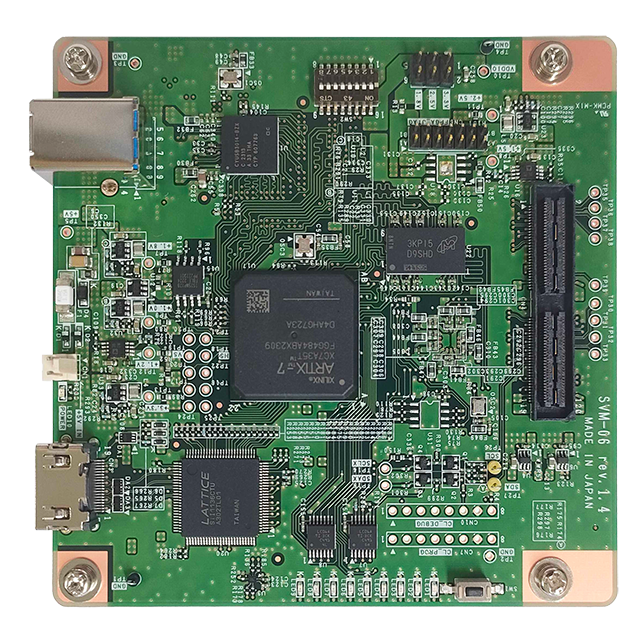

   MIPIジェネレータSVO-06は、USB3.0で入力される映像信号を、MIPI CSI-2映像信号に変換・出力するためのカメラエミュレーションボードです。
   PCに録画した映像やCG映像を、実際のCMOSイメージセンサーの映像のように、ECUなどの画像処理機器へ出力することができます。ユーザーが映像出力タイミングを調整できますので、様々なMIPIカメラのエミュレーションを実現します。
   このボードを使用すれば、カメラを開発中で入手できない場合でも先行して画像処理装置の開発を進められます。

■ 特　徴
   ・MIPI CSI-2  1.5Gbps/レーン対応
・USB3.0入力
・6Gbps帯 車載シリアライザーに対応
・オプション機能
 └ MIPI合成：SVO-06を複数枚使用することにより、サイズの異なる映像を1映像として合成してMIPI出力できます。

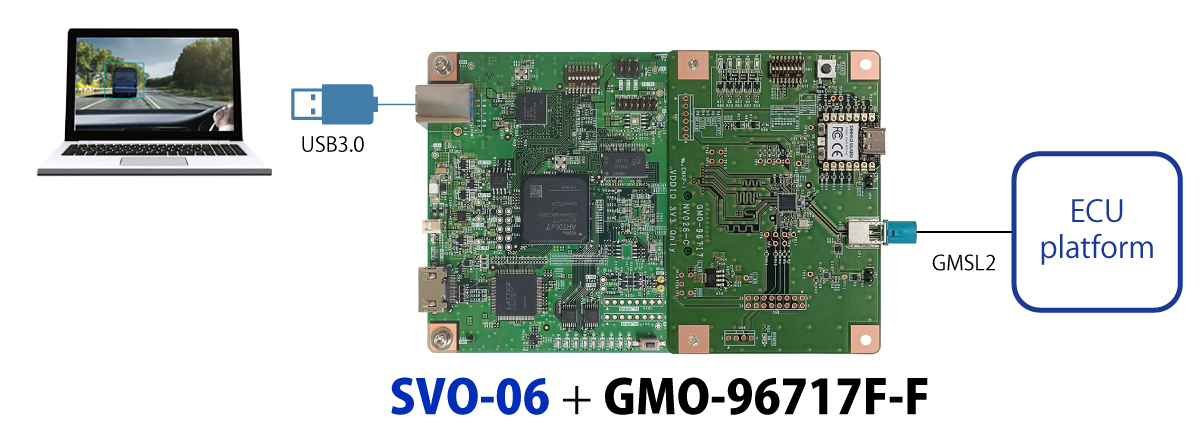

■ 接続例

■仕　様
項目 仕様 備考

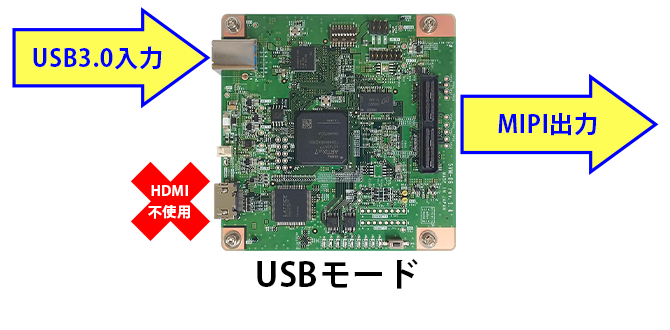

映像入力インタフェース USB3.0 (Windows) ー
映像出力インタフェース MIPI CSI-2 映像信号 シリアライザFPD-LinkIII, GMSL,GVIF2対応
入力解像度 最大 8190x4095 pixel 1920x1080の場合 (USBモード) 80 fps程度
出力ビットレート 6.0 Gbps 以内 ー
対応している同期信号 Frame Start, Frame End, Line Start, Line End ー
対応データレーン数 2, 4 レーン 1, 3 レーンは未対応
レーン当たりのデータレート 400 ~ 1500 Mbps ー
クロックレート 200 ~ 750 MHz ー
対応ピクセルフォーマット YUV422 8bit / RGB24
/ Raw8, 10, 12, 16, 20		 ー
その他の
I/F		 I2C 周波数：100, 200, 400 kHz 電圧レベルはVDDIOに従う
GPIO 16bit、1bitごとにIN/OUTの方向制御
FPGA直結		 電圧レベルはVDDIOに従う
電源 ボード電源
(入力)		 USBバスパワー / 専用2pinコネクタ(5V) ー
ターゲット側電源
(出力)		 VDDIO = 1.8 or 2.5 or 3.3 V
その他 3.3及び 1.2V出力		 VDDIO : IO電源設定
保護素子 ヒューズ 3.15A ー
その他機能 映像出力タイミング設定：
           ピクセルクロック単位（ブランク含）		 Cntinuous Clock / Non Continuous Clock 両対応
Virtual Channel 0～3 対応
インタフェースコネクタ 60 pin (QSH-030-01-L-D-A) ー
FPGA Artix-7 (XC7A35T)
+CrossLink (LIF-MD6000)		 ー
フレームメモリ 256MByte (DDR3-SDRAM) ー
USB デバイス・
コントローラ		 Infineon EZ-USB FX3 ー
コネクタ USB3.0 Type-B ー
HDMI チップ Sil1136 HDMI 入力は未対応
外形 縦 x横 x高さ = 101.6 x 101.6 x 25.7 (mm) 高さはスペーサー(10mm)を含む
付属ソフト Windows 映像出力ソフト NVFilePlayer ー
I2C
コントロールソフト		 SVMCtl SVボードバージョンアップアプリ含
対応している弊社SerDesボード UB953、CXD4963 etc. 左記以外のシリアライザボード有り
【SVM&Iシリーズ共通仕様】 アプリケーションソフトウェア：NVCap&SVMCtl、テストパターン出力、画像クリッピング機能

■ 設計資料
SVO-06ハードウェア仕様書(PDF）
SVM-06,SVO-06 IF回路図(PDF)
SVシリーズ設定用ソフトウェアSVMCtlマニュアル(PDF)
SVシリーズ用プレーヤソフトNVFilePlayerマニュアル(PDF)
SVシリーズ用再生ソフトSVOGeneratorマニュアル(PDF)
■ フルパッケージダウンロード
ソフトウェアダウンロードページ【SVO-06-CSI】
■ Jetson nano 評価用キット

   Jetson nano評価用キットは、Jetson nanoに画像を入力するためのキットです。SVO-06でもご使用いただけます。

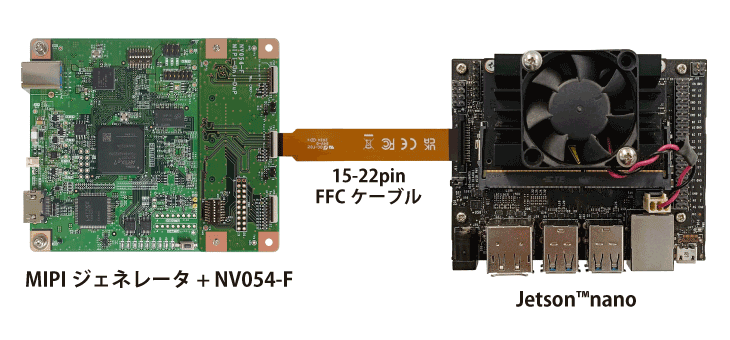

   Jetson nanoには、Raspberry Pi用のカメラコネクタが実装されています。このMIPIポートに、SVO-06を接続します。Jetson TX2でも同様の接続が可能です。
   これにより、PCに保存された画像またはHDMI経由の画像を、NVIDIA社Jetsonシリーズに流しこむことが出来ます。
   弊社はこの Raspberry Pi Camera用ポート/ Jetson nanoに、SVO-06を接続する為の、接続ボード（NV011-D）を製作しております。

このキットは標準的な販売品目ではないので、詳細は弊社までお問い合わせください。
※ラズパイカメラ用のケーブルは付属いたしません。
Jetson nano 評価用キット ページ
Jetson nano 評価用キット　動作手順書
